Opis

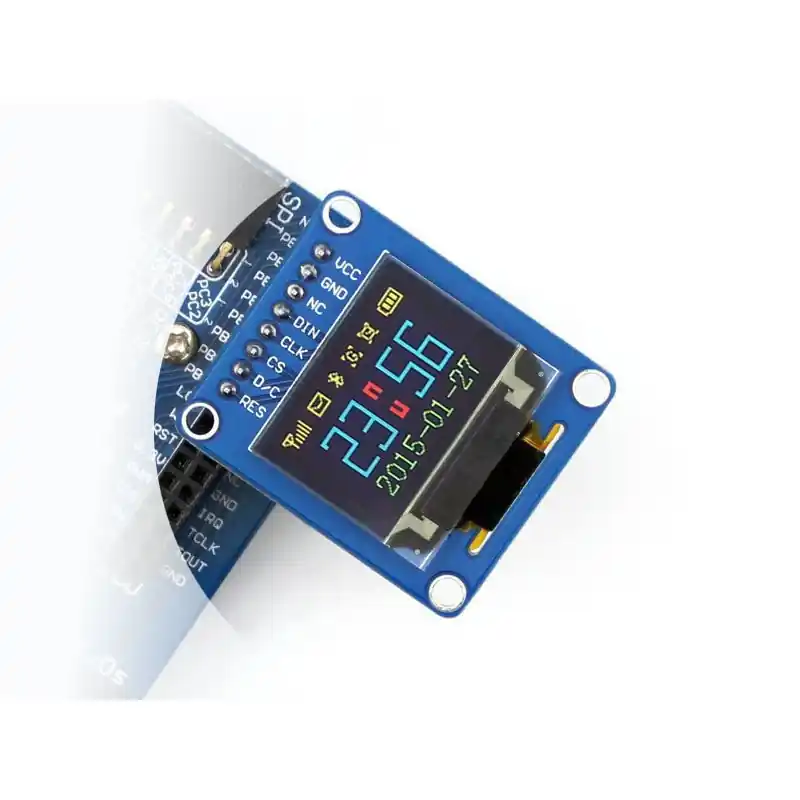

Wyświetlacz OLED firmy Waveshare o rozdzielczości 96×64 i przekątnej 0.95 cala, 16-bitowy kolor. Kontroler SSD1331 z interfejsem SPI. Wersja A z kątowym złączem goldpin.
Właściwości
- Przekątna wyświetlacza: 0,95 cala
- Rozdzielczość: 96 × 64 pikseli
- Sterownik SSD1331
- Interfejs SPI
- 16-bitowy kolor
- Kąt widzenia: 160°
- Temperatura pracy: -20~70℃
- Zasilanie: 3,3/5 V
Funkcje wyprowadzeń
| Pin | Oznaczenie | Opis |
|---|---|---|
| 1 | VCC | Plus zasilania |
| 2 | GND | Masa |
| 3 | NC | – |
| 4 | DIN | Wejście danych |
| 5 | CLK | Linia zegarowa |
| 6 | CS | Chip select |
| 7 | D/C | Polecenie (poziom niski) / dane (poziom wysoki) |
| 8 | RES | Reset |
