Opis

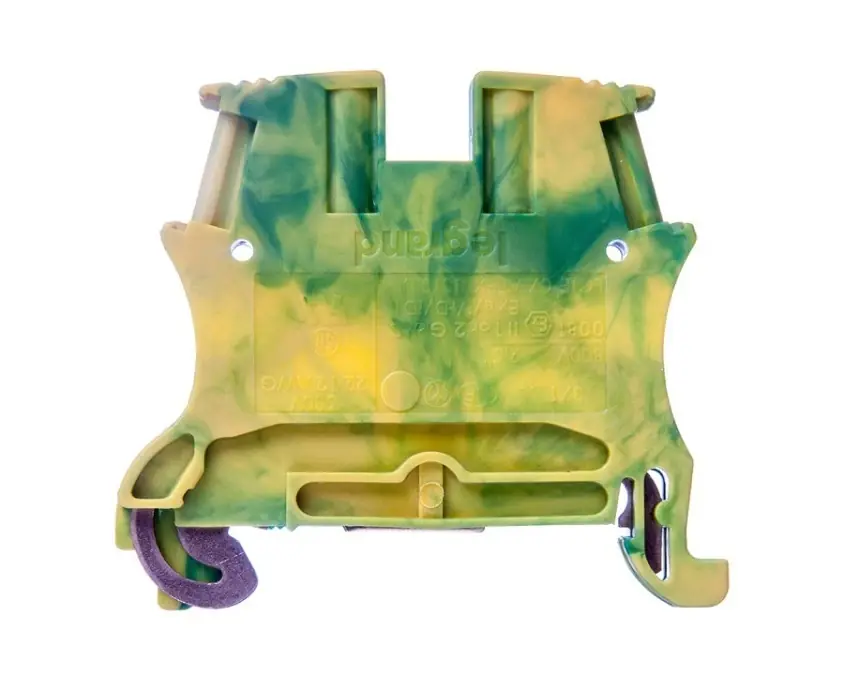

Złączka VIKING 16 mm2 zielono-żółta 037174
Złączka przewodowa VIKING 16 mm2 (zielono-żółta) przeznaczona do realizacji połączeń ochronno-neutralnych i przewodów PE/N w rozdzielnicach montowanych na szynie DIN 35 mm. Typowa aplikacja obejmuje instalacje rozdzielcze budynków mieszkalnych, obiekty przemysłowe oraz panele sterownicze.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Kolor: zielono-żółty (oznaczenie przewodu ochronno-neutralnego PEN).
- Wymiary: długość 54,5 mm; wysokość przy najniższym sposobie montażu 63 mm; szerokość/rozmiar rastra 12 mm.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V2.
- Rodzaj połączenia elektrycznego: połączenie śrubowe; pozycja połączenia: z boku (boczny).
- Funkcja PEN: tak — złączka przystosowana do podłączenia przewodu ochronno-neutralnego.
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Nominalny przekrój (zgodny z nazwą): 16 mm2; obsługiwane przekroje przewodów:
- • przewód jednodrutowy: od 1,5 do 25 mm2;
- • przewód linkowy z końcówką tulejkową: od 4 do 16 mm2;
- • przewód linkowy bez końcówki tulejkowej: od 1,5 do 25 mm2;
- • przewód wielożyłowy: od 4 do 16 mm2.
- Wymagana płytka zamykająca: tak (konieczna do prawidłowego montażu/poprawnego zakończenia szeregu złączek).
Zastosowanie produktu
- Instalacje rozdzielcze i tablice elektryczne montowane na szynie DIN 35 mm.
- Łączenie i zakończenie przewodu ochronno-neutralnego (funkcja PEN) w sieciach TN-C i instalacjach modernizowanych.
- Punkty połączeniowe w szafach sterowniczych, rozdzielniach przemysłowych i budynkach mieszkalnych.
- Realizacja połączeń z przewodami sztywnymi, linkowymi (z i bez tulejek) oraz wielożyłowymi w zakresie obsługiwanych przekrojów.
