Opis

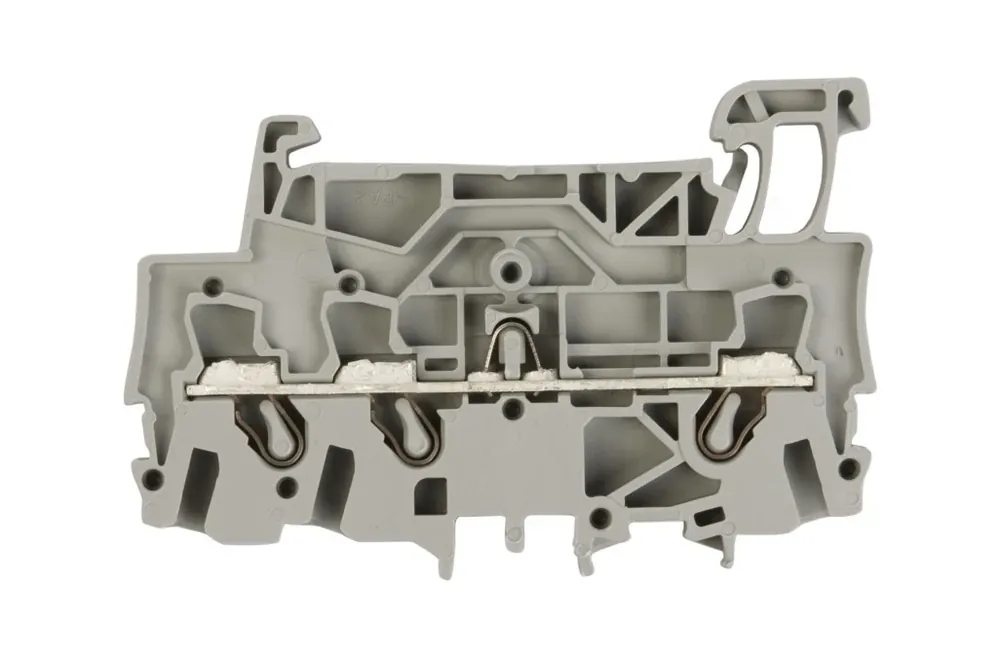

Złączka szynowa 3-przewodowa 2,5mm2 szara 2002-1301 TOPJOBS
Złączka szynowa 3-przewodowa TOPJOBS 2002-1301 przeznaczona do montażu na szynie DIN 35 mm; stosowana w rozdzielnicach i szafach sterowniczych do łączenia przewodów o nominalnym przekroju 2,5 mm?, z obsługą przewodów w zakresie 0,25–4 mm?.
Cechy techniczne
- Liczba poziomów: 1; liczba zacisków na poziom: 3 (złącze 3-przewodowe).
- Prąd znamionowy In: 24 A.
- Przekrój przewodów: 0,25–4 mm? (jednodrutowe, linkowe bez tulejki, wielożyłowe); nominalny rozmiar w nazwie: 2,5 mm?.
- Rodzaj połączeń: zacisk sprężynowy oraz połączenie śrubowe (wejście od góry).
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Wymiary mechaniczne: długość 59,5 mm; szerokość rastra 5,2 mm; wysokość przy najniższym sposobie montażu 33 mm.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wewnętrzne piętra zmostkowane: nie (zaciski niezależne).
- Wersja przeciwwybuchowa: dostępna wersja EEx e (wersja umożliwiająca zastosowania w środowiskach wymagających ochrony przeciwwybuchowej).
Zastosowanie produktu
- Połączenia zasilania i sygnałowe w rozdzielnicach przemysłowych i szafach sterowniczych.
- Listwy przyłączeniowe w aplikacjach maszynowych i automatyki (przekaźniki, moduły I/O, zasilacze).
- Okablowanie aplikacji polowych i połączenia międzysekcyjne na szynie DIN 35 mm.
- Instalacje wymagające kompaktowych rozwiązań 3-przewodowych przy przekrojach do 4 mm?.
- Zastosowania w strefach przemysłowych oraz instalacjach, gdzie wymagana jest wersja przeciwwybuchowa EEx e (stosować wersję EEx e zgodnie z wymaganiami projektowymi).
