Opis

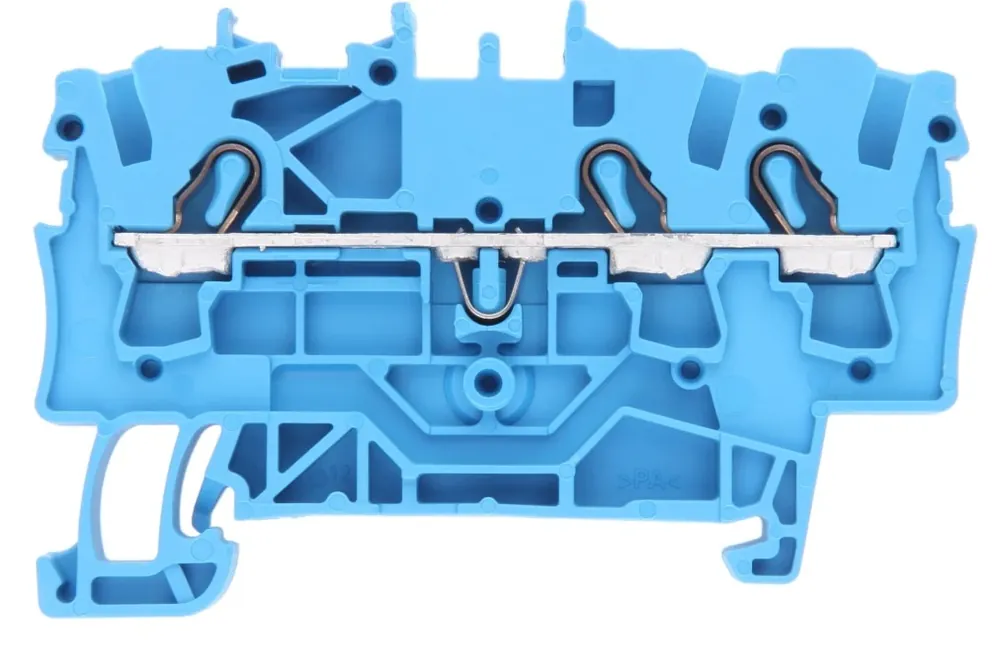

Złączka szynowa 3-przewodowa 2,5mm2 niebieska 2002-1304 TOPJOBS
Modułowa złączka szynowa TOPJOBS 2002-1304 przeznaczona do montażu na szynie DIN 35 mm, służąca do rozgałęzienia i łączenia przewodów w instalacjach niskiego napięcia. Produkt dedykowany do zastosowań w rozdzielnicach, szafach sterowniczych i aplikacjach sygnałowo-pomiarowych.
Cechy techniczne
- Liczba poziomów: 1; liczba zacisków na poziom: 3 (połączenie 3-przewodowe).
- Typ połączenia: zacisk sprężynowy (top-entry), montaż przewodu od góry.
- Zakres przewodów: 0,25–4 mm? (przewód jednodrutowy, linkowy oraz wielożyłowy; dopuszczalne użycie przewodów bez końcówek tulejkowych).
- Prąd znamionowy In: 24 A.
- Długość: 59,5 mm; szerokość/rastr: 5,2 mm; wysokość przy najniższym sposobie montażu: 33 mm.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności zgodna z UL94: V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Wewnętrzne piętra: niezmostkowane (brak wewnętrznego zmostkowania).
- Kolor: niebieski; dostępna wersja przeciwwybuchowa: EEx e (wersja specjalna).
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze w instalacjach przemysłowych i budynkowych.
- Panele pomiarowe i sygnałowe wymagające połączeń top-entry dla przewodów 0,25–4 mm?.
- Systemy automatyki i rozdzielenia obwodów o prądzie do 24 A.
- Aplikacje wymagające montażu na szynie DIN 35 mm oraz materiałów z klasą palności V0.
- Środowiska przemysłowe, w których stosuje się wersje przeciwwybuchowe (EEx e) — przy zachowaniu wymagań instalacyjnych i obsługi przez wykwalifikowany personel.
