Opis

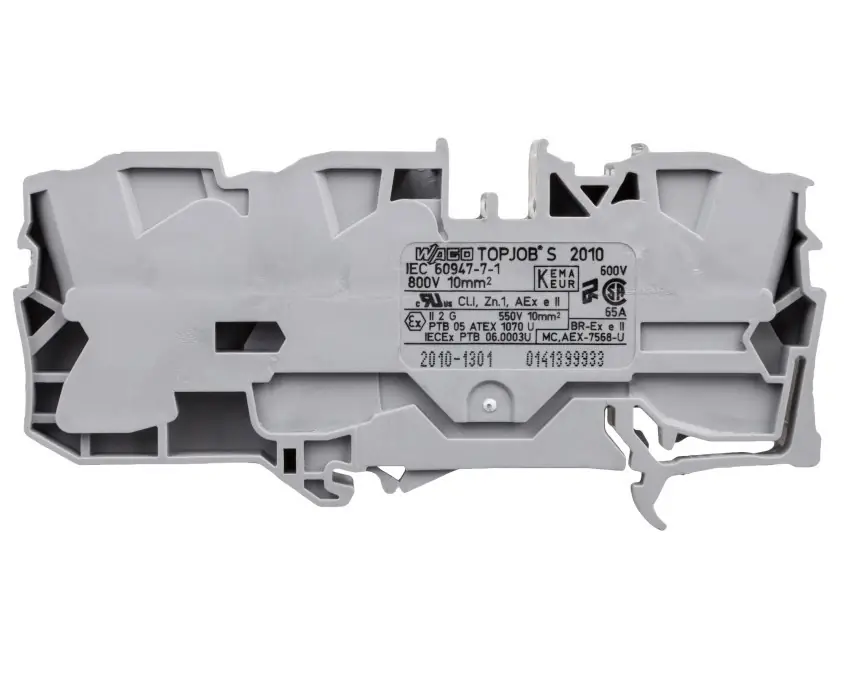

Złączka szynowa 3-przewodowa 10mm2 szara 2010-1301 TOPJOBS
Złączka szynowa 3-przewodowa 10mm2 2010-1301 TOPJOBS to jednostopniowy blok przyłączeniowy z trzema zaciskami, przeznaczony do szybkiego łączenia przewodów o przekrojach do 10 mm2. Produkt projektowano z myślą o montażu na szynie DIN 35 mm w aplikacjach przemysłowych oraz instalacjach wymagających konstrukcji w wersji przeciwwybuchowej.
Cechy techniczne
- Typ połączenia: zacisk sprężynowy (Push-in CAGE CLAMP®), pozycja połączenia od góry
- Liczba zacisków: 3 na 1 poziomie; wewnętrzne piętra zmostkowane
- Prąd znamionowy: 57 A (wart. maks. 76 A)
- Napięcie znamionowe: 800 V
- Zakres przewodów: 0,25–10 mm? (przewody jedno- i wielożyłowe, z/bez tulejek)
- Materiał izolacyjny: tworzywo termoplastyczne (PA66), klasa palności UL94 V0
- Wersja przeciwwybuchowa: EEx e (wersja produktu przeznaczona do zastosowań w atmosferach palnych)
- Montaż: szyna montażowa DIN 35 mm (możliwość montażu typu snap-in)
- Wymiary: długość 59,5 mm; wysokość przy najniższym sposobie montażu 33 mm; raster 5,2 mm
- Zakres temperatury pracy: -35 °C do +105 °C
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Rozdzielnice i szafki sterownicze w przemyśle — rozdział i łączenie przewodów z możliwością mostkowania
- Instalacje zasilające i szyny zbiorcze wymagające przyłączeń do 10 mm?
- Aplikacje w strefach Ex przy zastosowaniu odpowiedniej obudowy i zgodnie z dokumentacją producenta
- Systemy automatyki i instalacje polowe, gdzie wymagany jest szybki montaż i obsługa przewodów z końcówkami tulejkowymi
