Opis

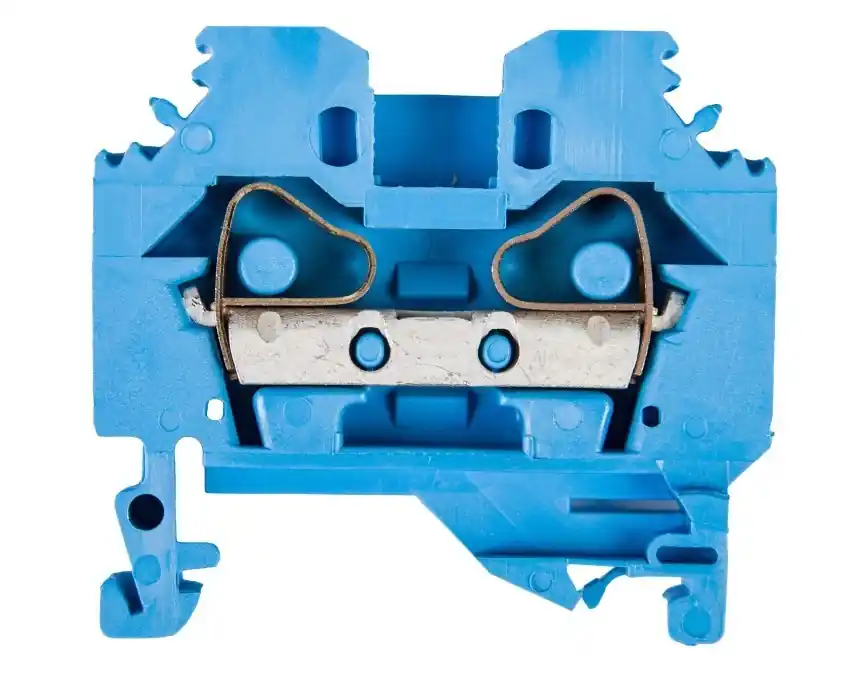

Złączka szynowa 2-przewodowa 6mm2 niebieska 282-104
Złączka przelotowa 2-przewodowa 282-104 o maksymalnym przekroju przewodu 6 mm2, przeznaczona do montażu na szynie DIN 35 mm; stosowana do łączenia przewodów miedzianych w rozdzielnicach, szafach sterowniczych i panelach automatyki. Konstrukcja z bocznym dostępem do połączeń i zaciskiem sprężynowym umożliwia szybki montaż przewodów jedno- i wielożyłowych.
Cechy techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 41 A
- Zakres przekrojów przewodów: 0,2–6 mm? (jedno? i wielożyłowe, z lub bez tulejek)
- Rodzaj połączenia: zacisk sprężynowy (połączenie boczne)
- Liczba poziomów: 1; liczba zacisków na poziom: 2 (złączka 2-przewodowa)
- Materiał izolacyjny: tworzywo termoplastyczne, poliamid 6.6
- Klasa palności materiału izolacyjnego: UL94 V0
- Zakres temperatur pracy: od -35 °C do 105 °C
- Wymiary: szerokość (rastr) 8 mm, wysokość przy najniższym montażu 37 mm, długość/głębokość 46,5 mm
- Montaż: szyna montażowa DIN 35 mm
- Kolor: niebieski
- Wewnętrzne piętra zmostkowane: brak (konfiguracja pojedyncza)
- Wymagana płytka zamykająca: tak
- Pozycja połączenia: z boku / boczny
- Masa jednostkowa: 11,482 g
Zastosowanie produktu
- Połączenia przelotowe przewodów miedzianych w rozdzielnicach niskiego napięcia
- Szafy sterownicze i panele automatyki przemysłowej — łączenia sygnałowe i obwodów pomocniczych
- Instalacje przemysłowe wymagające compactowych złączek o szerokości rastra 8 mm
- Montaż na listwach DIN 35 mm w aplikacjach, gdzie wymagany jest boczny dostęp do przewodów
- Zastosowanie przez wykwalifikowany personel przy instalacjach z przewodami o przekrojach 0,2–6 mm?
