Opis

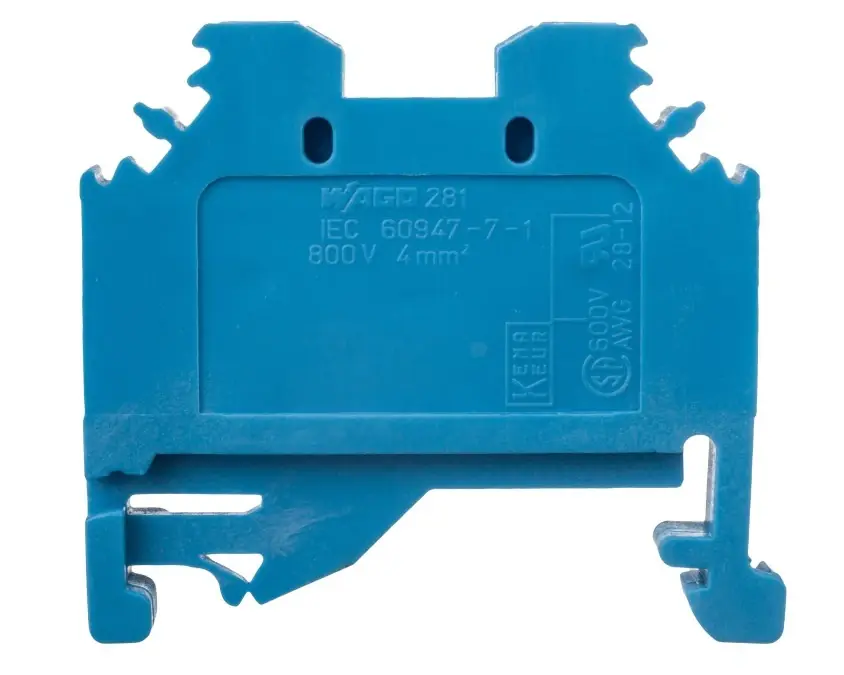

Złączka szynowa 2-przewodowa 4mm2 niebieska 281-104
Złączka szynowa WAGO 281-104 to 2-przewodowa złączka przelotowa montowana na szynie DIN 35 mm, przeznaczona do łączenia miedzianych przewodów o przekroju 0,08–4 mm?. Stosowana w rozdzielnicach i szafach sterowniczych do rozdziału potencjału i przyłączeń zasilania oraz sygnałów.
Cechy techniczne
- Prąd znamionowy In: 32 A
- Napięcie znamionowe: 800 V
- Zakres przyłączanych przewodów: 0,08–4 mm? (przewód jedno? i wielożyłowy, linka bez tulejki)
- Rodzaj połączenia: zacisk sprężynowy (połączenie boczne, obie strony)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: nie (łączenie potencjałów poprzez zewnętrzne mostki zgodnie z dokumentacją)
- Sposób montażu: szyna montażowa DIN 35 mm
- Wymagana płytka zamykająca: tak
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: -35 °C do +105 °C
- Wymiary: szerokość / rozmiar rastra 6 mm; wysokość przy najniższym sposobie montażu 32,5 mm; długość/głębokość 42,5 mm
- Kolor: niebieski
- Wersja przeciwwybuchowa: brak
Zastosowanie produktu
- Połączenia zasilania i sygnałów w rozdzielnicach oraz szafach sterowniczych
- Montaż instalacji na szynach DIN 35 mm w automatyce przemysłowej i instalacjach budynkowych
- Rozdział potencjału i tworzenie punktów przyłączeniowych dla przewodów miedzianych 0,08–4 mm?
- Aplikacje wymagające kompaktowych złączek o rastrze 6 mm i prądzie do 32 A
