Opis

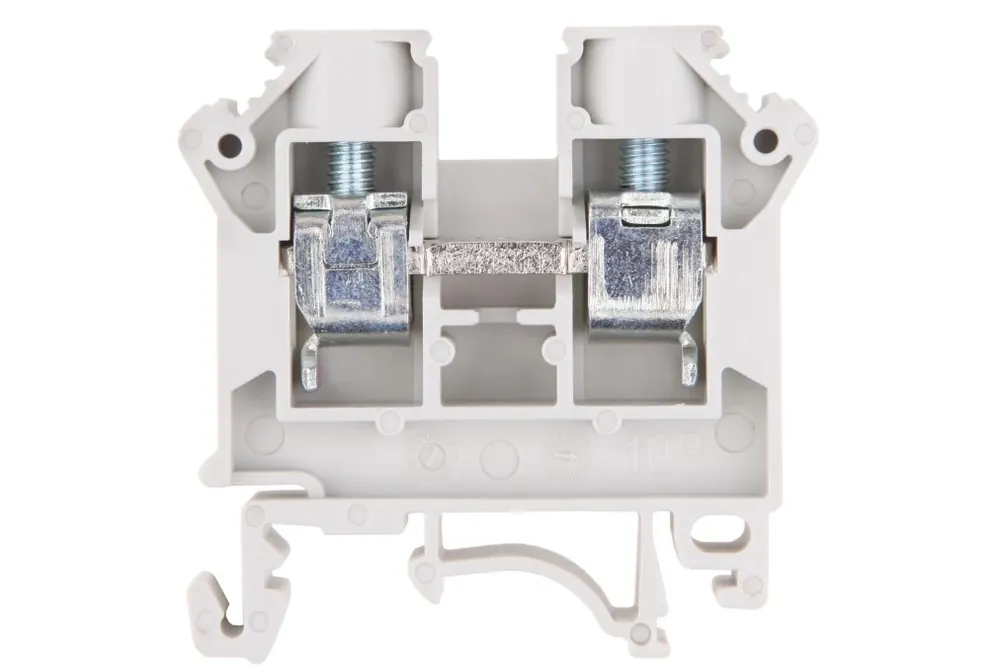

Złączka szynowa 2-przewodowa 10mm2 szara NOWA ZSG 1-10.0Ns 11521312
Złączka szynowa gwintowa przeznaczona do przyłączania przewodów jedno- i wielożyłowych w rozdzielnicach oraz szafach sterowniczych; typ jednopoziomowy o dwóch zaciskach, montowana na szynie DIN/G.
Cechy techniczne
- Typ: złączka szynowa gwintowa, wersja jednopoziomowa, 2 zaciski na poziom
- Kolor: szary
- Połączenie elektryczne: połączenie śrubowe (oba zaciski)
- Prąd znamionowy In: 57 A
- Napięcie znamionowe: 800 V
- Przekrój przewodów: przewód jednodrutowy 1,5–10 mm²; przewód linkowy bez tulejki 1,5–10 mm²; przewód wielożyłowy 2,5–10 mm²
- Wymiary: szerokość/rastr 10 mm; długość 48 mm; wysokość przy najniższym sposobie montażu 39,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne PA 66, bezhalogenowe
- Klasa palności materiału: UL94 V0
- Zakres temperatur pracy: -25 °C do 125 °C
- Montaż: szyna montażowa DIN / Szyna G; pozycja połączenia: z boku
- Wymagana płytka zamykająca: tak; wersja przeciwwybuchowa „EEx e”: nie
- Wewnętrzne piętra zmostkowane: nie
Zastosowanie
- Połączenia zasilające i sygnałowe w rozdzielnicach przemysłowych i sterowniczych
- Listwy przyłączeniowe montowane na szynie DIN w szafach automatyki
- Montaż w instalacjach maszynowych do 57 A, 800 V
- Łączenie przewodów jedno- i wielożyłowych w aplikacjach wymagających klasy palności UL94 V0
