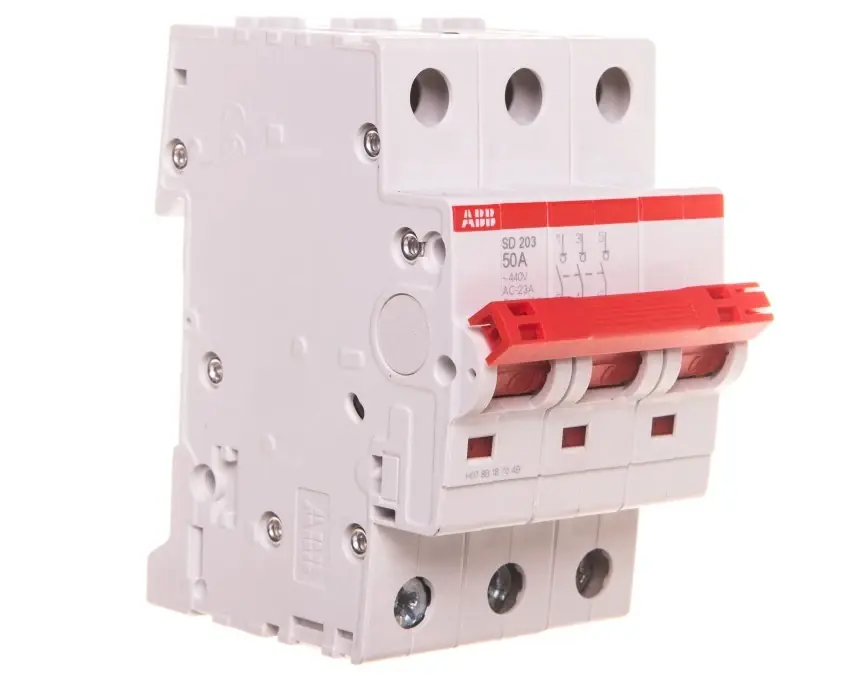

Rozłącznik modułowy 50A 3P SD203/50 2CDD283101R0050
Trójpolowy rozłącznik modułowy SD203/50 przeznaczony do odłączania obwodów o znamionowym prądzie ciągłym 50 A; stosowany jako rozłącznik główny w rozdzielnicach i tablicach instalacyjnych, montowany na szynie DIN.
- Liczba biegunów: 3; znamionowy prąd ciągły Iu: 50 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V.
- Montaż: na szynie DIN; budowa: urządzenie mocowane na stałe.
- Przyłącze obwodu głównego: połączenie śrubowe; obsługa przewodów elastycznych, sztywnych oraz możliwości podłączenia do szyn zbiorczych.
- Stopień ochrony części czołowej: IP20; wskaźnik pozycji styków ON/OFF.
- Rodzaj elementu przełączającego: dźwignia; urządzenie zaprojektowane zgodnie z normą IEC/EN 60947-3.
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0; możliwość rozbudowy o akcesoria (styki pomocnicze, urządzenia sterujące) dostępne oddzielnie.
- Wymiary: wysokość 88 mm, głębokość 69 mm, szerokość 52,5 mm; masa: 0,255 kg.
- Praca w temperaturze otoczenia: od -25°C do +55°C.
- Funkcja: dopuszczony do pracy jako rozłącznik główny (odłącznik) w układach niskonapięciowych.
- Zastosowanie w rozdzielnicach budynkowych i przemysłowych jako odłącznik obwodów zasilających do 50 A.
- Stosowanie jako wyłącznik główny dla sekcji maszyn, paneli sterowniczych i obwodów pomocniczych wymagających izolacji od zasilania.
- Integracja z szynami zbiorczymi i systemami szyn DIN w szafach rozdzielczych oraz możliwość montażu w instalacjach o napięciu do 750 V AC.
- Użycie podczas prac konserwacyjnych i serwisowych do bezpiecznego odłączania zasilania oraz w układach z wymaganą widocznością stanu styków (ON/OFF).
