Opis

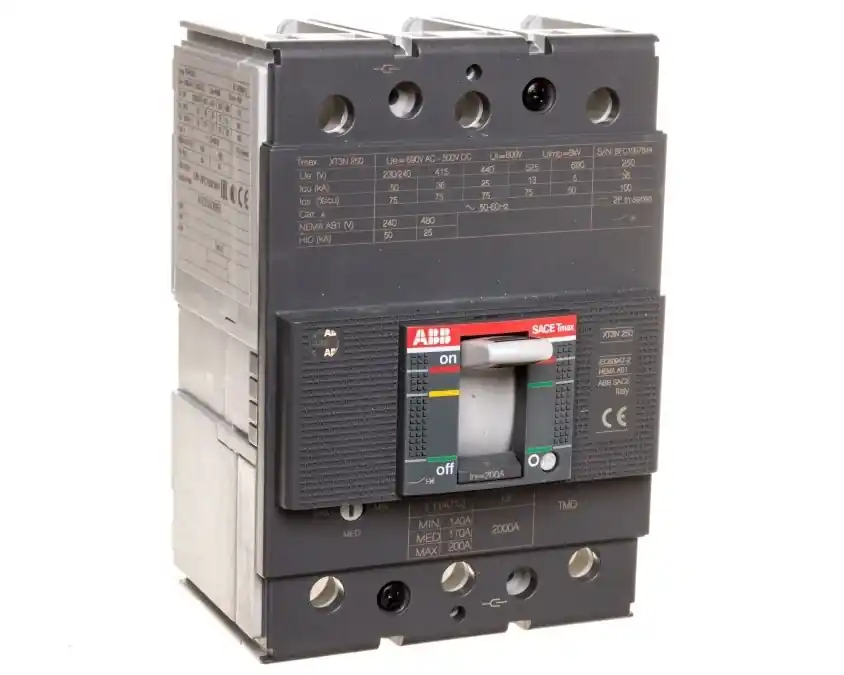

Wyłącznik mocy 3P 200A 36kA XT3N 250 z wyzwalaczem TMD 200-2000 3p F F 1SDA068058R1
Trójpolowy wyłącznik mocy XT3N 250 z wyzwalaczem TMD 200–2000 przeznaczony do zabezpieczania obwodów głównych w instalacjach przemysłowych i komercyjnych; stosowany tam, gdzie wymagane są wysokie zdolności zwarciowe i regulacja ochrony przeciążeniowej oraz zwarciowej.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 200 A
- Liczba biegunów: 3
- Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V, 50 Hz: 36 kA
- Wyzwalacz: TMD 200–2000 (3p) z nastawą bezzwłocznego wyzwalacza zwarciowego do 2000 A
- Zakres nastawy wyzwalacza przeciążeniowego: 140 A
- Wskaźnik wyłączenia: tak
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Montaż: nieprzeznaczony do montażu na szynie DIN (przewidziany montaż panelowy/na płytę)
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0/0/0
- Z wyzwalaczem podnapięciowym: nie
Zastosowanie produktu
- Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych
- Zabezpieczenie obwodów zasilających silniki i duże odbiorniki przy wymaganej Icu 36 kA
- Stacje transformatorowe, centra dystrybucyjne i systemy UPS
- Integracja z systemami automatyki i sterowania przy użyciu opcjonalnego napędu silnikowego
- Zastosowania panelowe w instalacjach, gdzie nie jest dopuszczony montaż na szynie DIN
