Opis
Wykonanie:
Osłona boczna do segmentu nóg z blachy stalowej zaginanej, ze ścianką perforowaną □ 9×9 mm w odstępach co 37 mm. Do zawieszania haków i uchwytów GARANT easyFix oraz uzupełnień ścian perforowanych.
Z blachy stalowej, budowa modułowa. Wszystkie zespoły elektryczne z przewodem i złączem wtykowym. Moduły lub osłony można dowolnie zmieniać i ustawiać.
Przepusty kablowe na górze, na dole i od przodu do doprowadzenia zasilania elektrycznego i połączenia w sieć kilku szyn mediów.
Elektryczna instalacja wstępna z zastosowaniem przemysłowego systemu wtykowego (dotyczy tylko szyn mediów):
1 × blok rozdzielacza nr 928492 z 5-stykowym przewodem wł./wył. i 5 gniazdami 3-stykowymi,

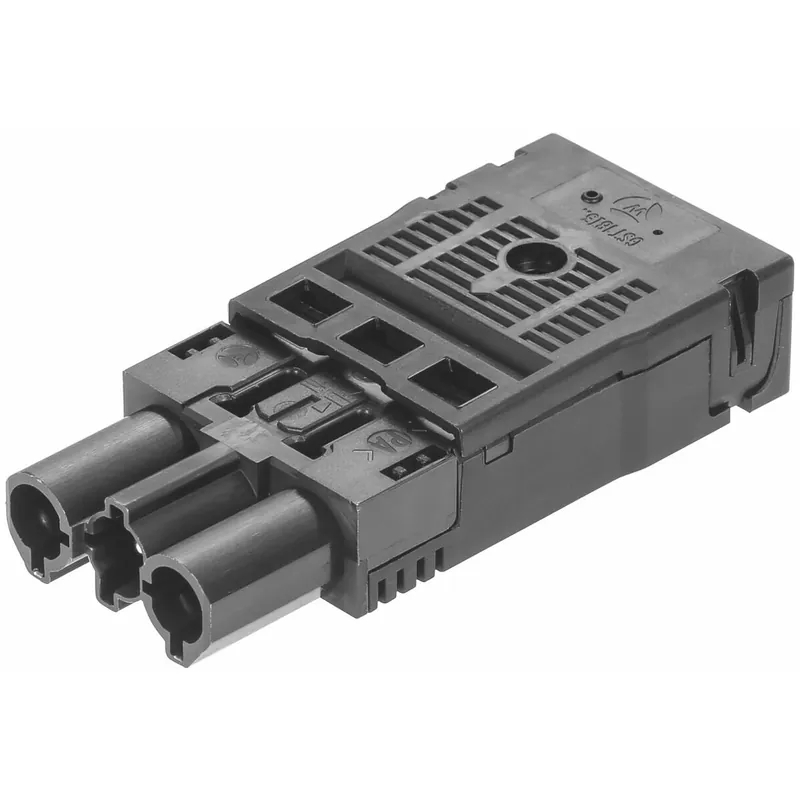

1 × łącznik wtykowy 5-stykowy nr 928490 wielk. 5 na dołączony przewód zasilający.
Opis:
Dane techniczne przemysłowego systemu wtykowego (nr 928490; 928491; 928492):
- Maksymalna moc przyłączowa 230 V / AC, 16 A lub 400 V / AC, 16 A.
- Obciążalność całkowita w przypadku prądu zmiennego: 3,5 kW.
- Obciążenie całkowite w przypadku prądu trójfazowego: 10,5 kW.
- Przekroje przewodów wstępnie konfekcjonowanych przewodów:
3 × 1,5 mm2 przy prądzie zmiennym (L, N, PE)
5 × 1,5 mm2 przy prądzie trójfazowym (L1, L2, L3, N, PE) - Klasa ochrony 1
- Stopień ochrony IP20.
Pasuje do:
Stoły warsztatowe wysokość 850 mm, segmenty nóg wysokość 800 mm i 650 mm.
Umieszczenie:
Gniazdo wtykowe 250 V, nr 928470, rozm. DE250V/1: 2
Liczba modułów pustych (1E / 2E / 3E): 1× / 0× / 0×
Powłoka lakiernicza:
Szary jasny RAL 7035,lakier proszkowy.
