Opis
Wykonanie:
Prowadnice hartowane indukcyjnie. Powierzchnia boczna, górna i dolna szlifowane.
Cecha:
imadło do modułowego systemu mocowania.
Zwiększony skok do właściwego mocowania półfabrykatów, w połączeniu z funkcją docisku.
Szczęki ze śrubami sześciokątnymi M12.
8 mm strata krawędzi mocowania przy dociskaniu, 3 mm przy Gripp.
Możliwość mocowania w pobliżu włókien neutralnych.
Kompatybilność ze szczękami mocującymi poprzednich modeli.
Otwór wylotowy do chłodziwa oraz wiórów. Precyzyjne rowki naprowadzające.
Gwint do ogranicznika obrabianych przedmiotów i do przedłużki.
Maksymalna siła mocowania 40 kN.Wraz z otworami 25H6 M10 do systemu mocowania ZeroClamp rozmiar 200 mm.
Cecha szcz.:
Możliwość zastosowania pionowego.
Zaleta:
Precyzyjne, wydajne wielofunkcyjne imadła wysokociśnieniowe.
- Pewne mocowanie półwyrobów na wrzecionie wysokociśnieniowym z bardzo długim skokiem
- Dokładka obróbka wykańczająca, korpus obrobiony ze wszystkich stron.
Funkcja:
Mocowanie wyłącznie za pomocą klucza dynamometrycznego (maks. 30 Nm).
Ze specjalnym wrzecionem i wzmacniaczem siły mocowania.
Zastosowanie:
Do konwencjonalnego mocowania za pomocą wkładek i dociskaczy. Mocowaniepółfabrykatów, części wyciętych palnikiem i piłą przez zaciśnięcie na nich hartowanych, wymiennych kłów wkładek mocujących. Nadają się do wszystkich materiałów o wytrzymałości do 1000 N/mm2. Możliwość zastosowania w pozycji poziomej i bocznej.
W dostawie:
Wraz z zestawem 12-kątnych kluczy nasadowych SW 14, 4 łapy zaciskowe.
Wyp. dodatkowe:

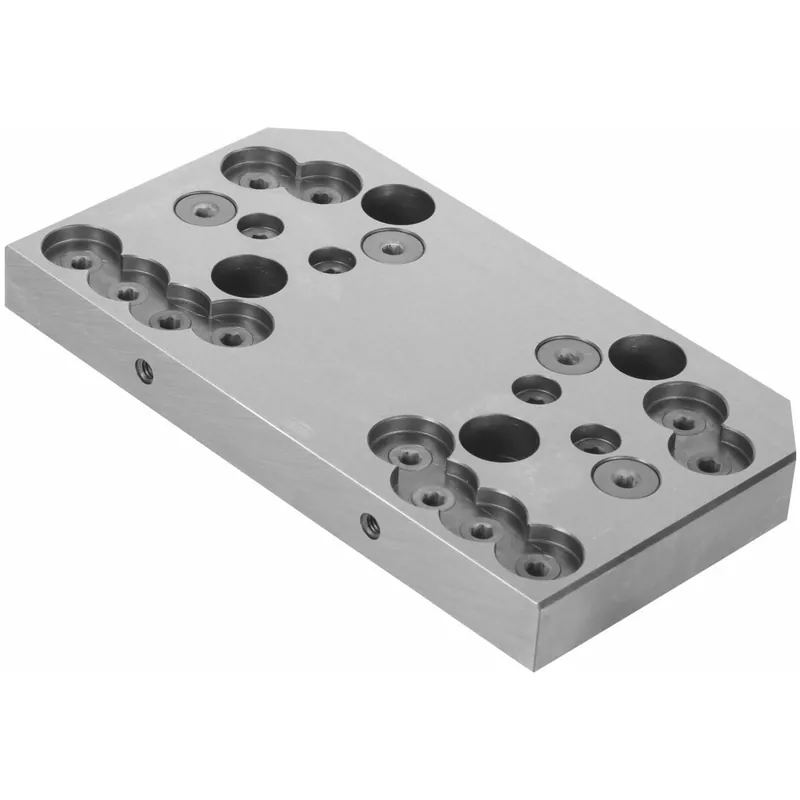

- Szczęka nr 361331 − 361970.
- Klucz dynamometryczny nr 656050 rozm. 60.
- Płyta adaptera do szybkiej wymiany szczęk Xtric nr 361293 i 361294 rozm.125.
- Płyty adaptera nr 361297 i 361298, rozm. 125.
Sworzeń mocujący nr 360025.
