Opis

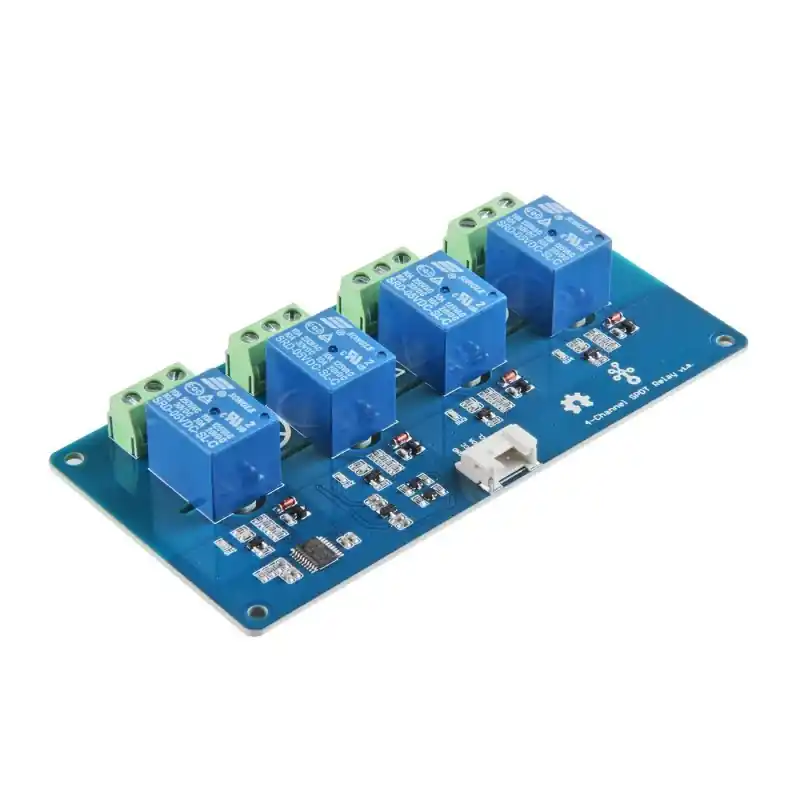

Moduł z 4 przekaźnikami SRD-05VDC-SL-C o obciążeniu do 10 A. Umożliwia przełączenie urządzeń o dużej mocy za pomocą np. mikrokontrolera. Przkaźniki sterowane są napięciem 5 V przy pomocy wbudowanego w moduł mikrokontrolera STM32F30. Płytka została wyposażona w złącze Grove, dzięki czemu może być używana z rozszerzeniem Base Shield V2 oraz Arduino. Moduł komunikuje się przez interfejs I2C i zasilany jest napięciem 3,3 V lub 5 V. Do zestawu dołączona została akrylowa obudowa zabezpieczająca moduł przed uszkodzeniami. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- Napięcie robocze: 5 V
- Nominalny prąd cewki: 89,3 mA
- Obciążenie certyfikacji TUV: 10A 250VAC/10A 30VDC
- Obciążenie certyfikacji UL: 10A 125VAC 28VDC
- Dopuszczalne napięcie: 250VAC/110VDC
- Moc: 0,45 W
- Rezystancja styku: 100 mΩ
- Rezystancja izolacji: 100 MΩ min. (500 V DC)
- Maks. włączanie/wyłączanie: 30 operacji/min
- Materiał styków: AgCdO
- Interfejs wejściowy: I2C
- Domyślny adres I2C: 0x11 lub 0x12
- Dostępny adres I2C: 0x00 do 0x7F
- Interfejs wyjściowy: zacisk śrubowy 3-pin
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 120 x 60 x 19 mm
- Waga: 257 g
W zestawie
- Moduł Grove 4-Channel SPDT Relay
- Przewód Grove
- Obudowa akrylowa
- Zestaw śrub
