Opis

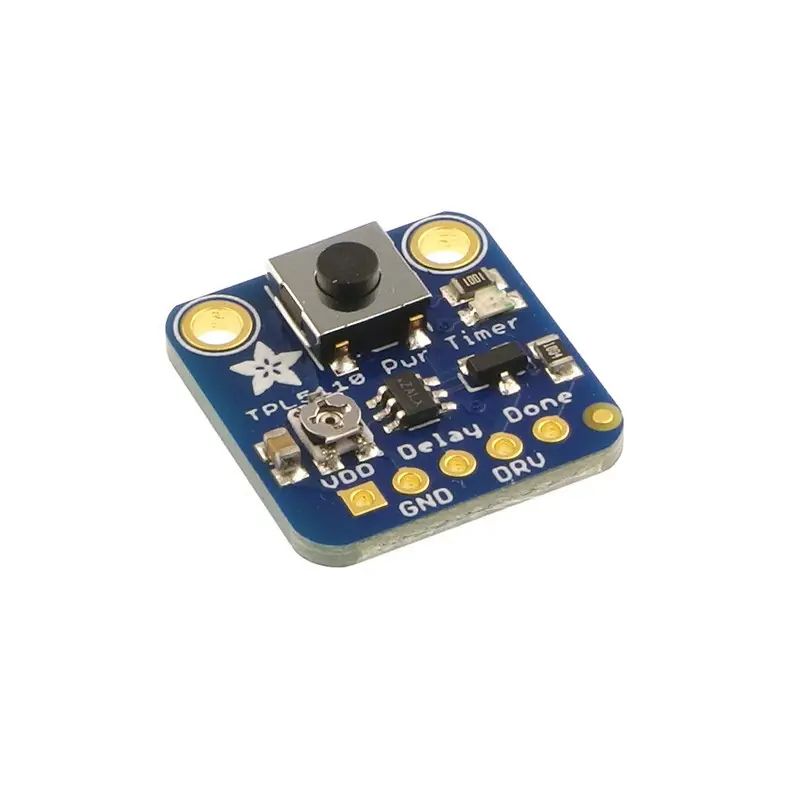

Moduł z układem czasowym TPL5110, który może generować sygnał z regulowanym okresem od 100 ms do 7200 s. Umożliwia włączanie i wyłączanie obwodu zasilania ze stałym odstępem czasowym, co pozwala na dodanie funkcji niskiego poboru mocy do projektu. Sam układ pobiera prąd o natężeniu do 20 uA, dzięki czemu znakomicie sprawdzi się w aplikacjach zasilanych bateryjnie. Czas generowania sygnału wybudzającego regulowany jest za pomocą rezystancji (rezystor lub potencjometr). Na płytce umieszczono także przycisk pozwalający na „ręczne” załączenie układu. Moduł sprawdzi się również jako zewnętrzny Watchdog Timer. Zasilany jest napięciem od 1,8 do 5,5 V. Pełna dokumentacja wraz z przykładami dostępne są na stronie produktu.
Właściwości
- Regulowany czas: od 100 ms do 7200 s
- Regulacja za pomocą potencjometru lub rezystora
- Funkcja Watchdog Timer
- Przycisk do „ręcznego” sterowania układem
- Zasilanie: od 1,8 do 5,5 V
- Pobór prądu: do 20 uA
- Wymiary: 19,3 x 18 x 4,5 mm
W zestawie
- TPL5110 Low Power Timer Breakout
- Złącze goldpin męskie proste 6-pin
