Opis

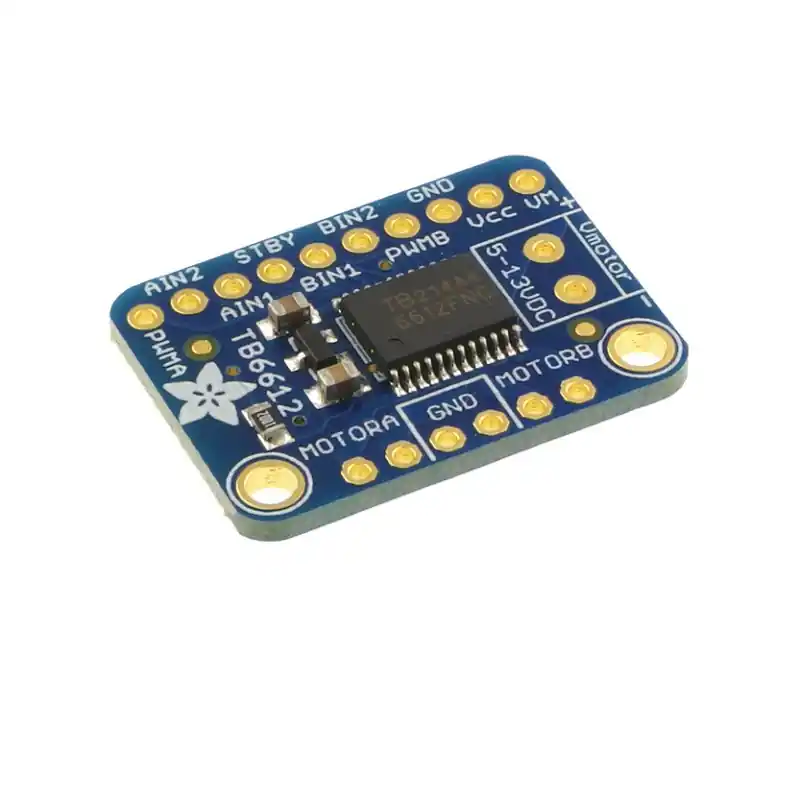

Moduł z podwójnym sterownikiem silników DC oparty na TB6612FNG. Układ ma wbudowane dwa pełne mostki H, co oznacza, że można nim wysterować 2-4 solenoidy (tylko dwa mogą być aktywne w tym samym czasie, na przeciwległych mostkach), dwa silniki DC lub jeden silnik krokowy. Pozwala na sterowanie napędami o napięciu w zakresie od 4,5 do 13,5 V, a z każdego kanału może być pobierany prąd 1,2 A (chwilowy 3 A). Moduł jest sterowany za pomocą sygnałów PWM do regulowania prędkości oraz wyjść cyfrowych do sterowania kierunkiem ruchu. Część logiczna działa z napięciami od 2,7 do 5 V. Sprawdzi się w projektach małych robotów mobilnych oraz do sterowania elementami automatyki domowej. Pełna dokumentacja wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- 2 kanały do silników DC
- Możliwość sterowania silnikiem krokowym
- Zasilanie silników: od 4,5 do 13,5 V
- Prąd wyjściowy: 1,2 A (chwilowy 3 A) na kanał
- Częstotliwość przełączania: 100 kHz
- Interfejs cyfrowy (PWM i wyjścia cyfrowe)
- Napięcie zasilania: 2,7 V do 5 V
- Wymiary: 27 x 19 x 3 mm
W zestawie
- Moduł TB6612 1.2A DC/Stepper Motor Driver
- Złącze goldpin męskie
