Opis

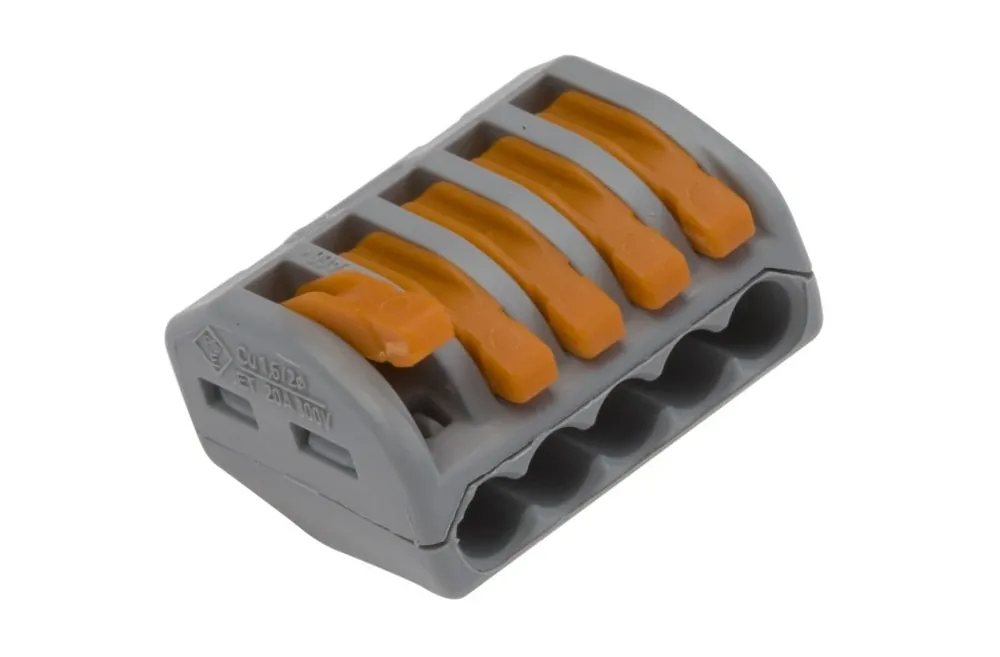

Szybkozłączka z dźwignią 5x 0,08-4mm2 jasnoszara 222-415 /opak.40szt./
Szybkozłączka 222-415 to 5?zaciskowy łącznik z dźwigniami stosowany do szybkiego i powtarzalnego łączenia przewodów w instalacjach niskonapięciowych. Przeznaczona do przewodów sztywnych, wielożyłowych oraz przewodów elastycznych z końcówkami tulejkowymi.
Cechy techniczne
- Liczba zacisków: 5; technologia połączenia: CAGE CLAMP® z dźwigniami blokującymi.
- Zakres przekrojów przewodów: 0,08–4 mm? (przewody sztywne i wielożyłowe); przewody elastyczne z końcówką tulejkową: 0,08–2,5 mm?.
- Prąd znamionowy: 32 A; napięcie znamionowe: 400 V.
- Dopuszczalna temperatura pracy: do 85 °C.
- Długość odizolowania przewodu: 9–10 mm.
- Materiały przewodzące: miedź; materiały izolacyjne: tworzywo o klasie palności UL 94 V2.
- Wymiary (S × W × G): 26,6 × 14,5 × 20,5 mm.
- Obsługa przewodów AWG: odpowiada zakresowi ok. AWG 28–12.
- Przeznaczona do połączeń beznarzędziowych z możliwością blokowania dźwigni dla pewnego osadzenia przewodu.
Zastosowanie produktu
- Łączenia w rozdzielnicach i tablicach sterowniczych: rozprowadzanie faz, neutralnego i sygnałów.
- Połączenia w instalacjach oświetleniowych, maszynowych i urządzeniach przemysłowych.
- Szybkie przyłącza i rozgałęzienia przewodów podczas modernizacji instalacji oraz montażu prefabrykowanych wiązek.
- Stosowanie w aplikacjach wymagających częstego łączenia/rozdzielania przewodów oraz w miejscach o ograniczonym dostępie, gdzie przydatne są dźwignie.
- Zalecenie montażowe: dla przewodów elastycznych stosować tulejki izolowane; zachować odizolowanie 9–10 mm.
