Opis

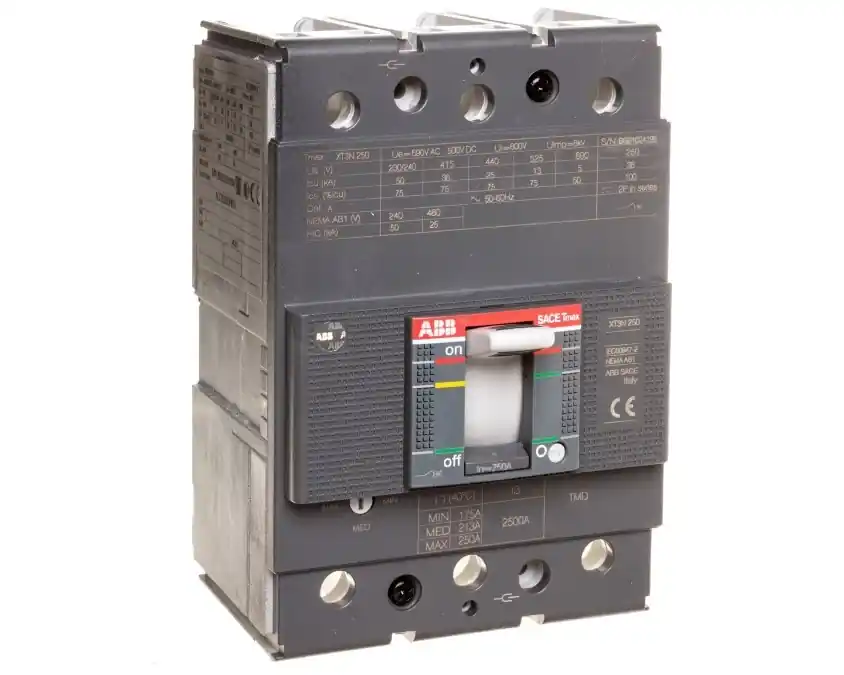

Wyłącznik mocy 3P 250A 36kA XT3N 250 z wyzwalaczem TMD 250-2500 3p F F 1SDA068059R1
Wyłącznik mocy XT3N 250 to trójpolowy aparat zabezpieczający o znamionowym prądzie ciągłym 250 A, wyposażony w wyzwalacz TMD 250-2500 przeznaczony do ochrony przed przeciążeniem i zwarciem. Produkt znajduje zastosowanie w rozdzielnicach przemysłowych oraz instalacjach zasilania, gdzie wymagane są wyraźne nastawy zabezpieczeń i wysoka zdolność łączeniowa.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 250 A
- Liczba biegunów: 3 (3P)
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
- Wyzwalacz TMD 250-2500 — zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 2500 A
- Zakres nastawy wyzwalacza przeciążeniowego: 175 A
- Wskaźnik wyłączenia: tak (wizualne wskazanie stanu)
- Styki pomocnicze: brak (0 styków zwiernych, 0 rozwiernych, 0 przełącznych)
- Napęd silnikowy: wbudowany — nie; opcjonalny napęd silnikowy — tak
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Wyzwalacz podnapięciowy: nie
- Montaż na szynie DIN: nieprzystosowany do montażu na szynie DIN
Zastosowanie produktu
- Główne i sekcyjne rozdzielnice zasilające w zakładach przemysłowych
- Ochrona obwodów zasilających silniki i linie technologiczne wymagające nastaw przeciążeniowych
- Układy zasilania agregatów i systemy rezerwowe, gdzie wymagana jest zdolność łączeniowa 36 kA
- Aplikacje wymagające zdalnego sterowania za pomocą opcjonalnego napędu silnikowego
