Opis
Wykonanie:
Narzędzie do wytaczania ER dokładnego może zostać bezpośrednio zamocowane w uchwycie typu ER do tulejek zaciskowych ER40.
Zastosowanie:
do wytaczaków z chwytu ⌀ 16 mm i z uchwytem płytek skrawających.
Możliwość powiększenia zakresu przez zastosowanie adaptera i uchwytu do płytek skrawających do ⌀ 152,1 mm.
Dokładność dosuwu na średnicy o 0,01 mm / 0,002 mm przy użyciu noniusza.
Wytaczaki z odpowiednią płytką skrawającą ISO typu.CC..0602.
Uchwyty płytek skrawających z odpowiednią płytką skrawającą ISO typu CC..09T3.
W dostawie:
1 głowica wytaczarska precyzyjna: nr 237513 ER40
po 1 wytaczaku (maksymalna długość wytaczania): nr 237630 ⌀ wytaczaka 9,75−20,1 mm (30 mm);
Nr. 237634 ⌀ wytaczaka 19,75−30,1 mm (72 mm);
Nr. 237640 ⌀ wytaczaka 29,75−48,1 mm (85 mm);
nr 237642 ⌀ wytaczaka 47,75−88,1 mm (85 mm).

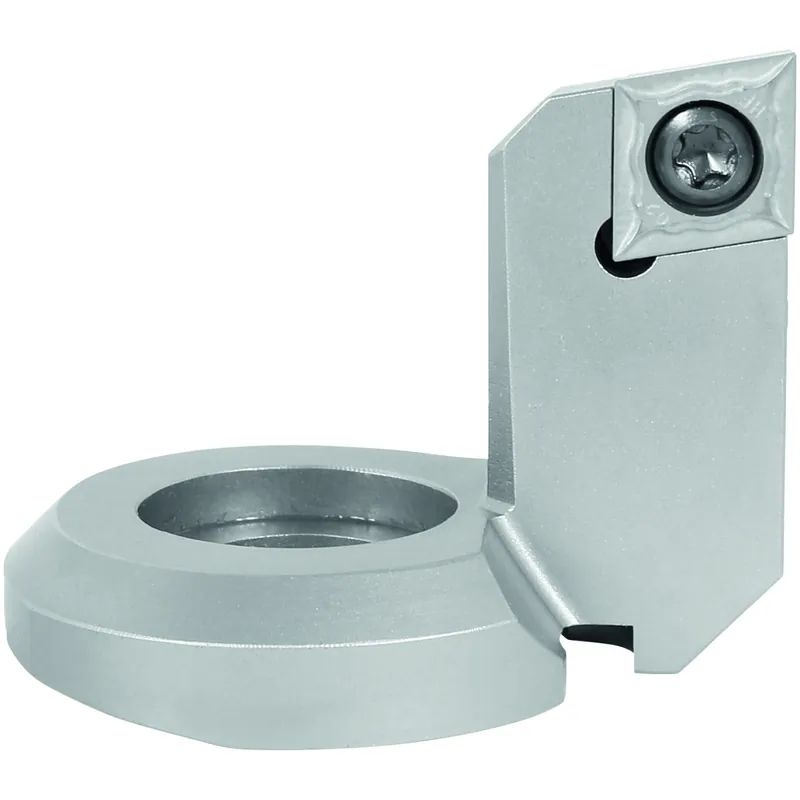

1 płytka skrawająca: nr 237645 do ⌀ 87,75−101,1 mm (z adapterem nr 237534 do ⌀ 114,1 mm).
po 1 płytce skrawającej: nr 260052 wielk. CU7010 (lub użyć CC..0602);
nr 260058 wielk. CU7010 (lub użyć CC..09T3).
Część zamienna:
do nr 237630-237642: śruba do płytki skrawającej nr 219830.
Do nr 237645; 237531; 237532: śruba do płytek skrawających nr 219805.
Zalecenie:
Preferowane z płytką skrawającą nr 237695 – 237698.
