Opis

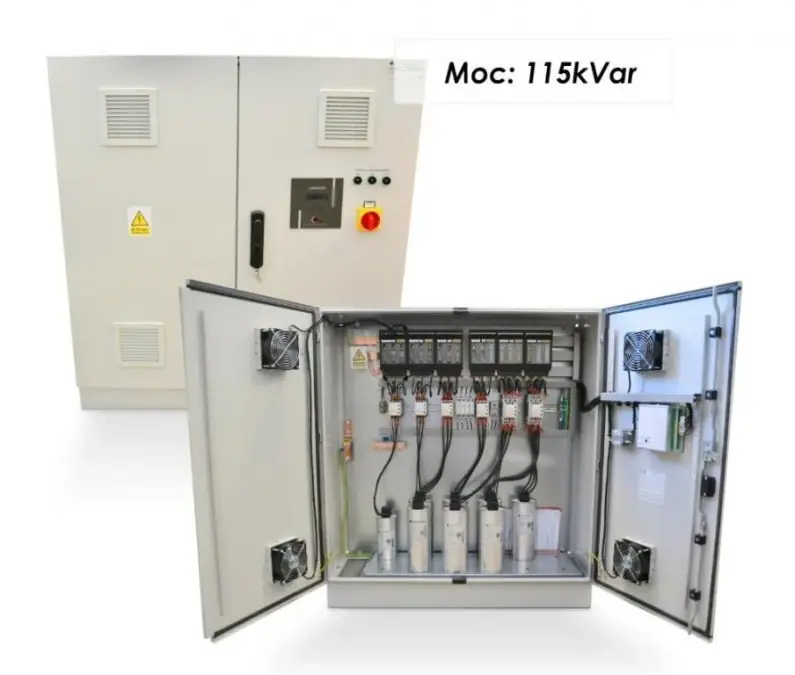

BKL-M-115/5 Automatyczna bateria kondensatorów do kompensacji mocy biernej indukcyjnej, moc 115kVar przy 440V, 23 poziomy regulacji z rozdzielczością 5kVar.
Dane techniczne:
• moc: 115kVar
• prąd znamionowy: 166A
• stopniowanie: 5kVar + 10kVar + 20kVar + 40kVar + 40kVar
• kondensatory trójfazowe, suche, niskostratne, dopuszczalne napięcie pracy Un=440V, wyposażone w wewnętrzne zabezpieczenia nadciśnieniowe
• regulator mocy biernej LRM001/33-6 – pomiar jednofazowy lub trójfazowy
• styczniki z modułami ograniczającymi początkowy prąd ładowania kondensatora
• indywidualne zabezpieczenia stopni kondensatorowych
• obudowa metalowa do montażu wewnątrz pomieszczeń:
– wymiary: szer. x wys. x głęb. 800x1100x400 [mm]
– klasa szczelności IP30
– wentylatory sterowane termostatem
UWAGI:
Bateria bez dławików ochronnych przeznaczona jest do sieci o niskim poziomie zniekształceń napięcia (typowo thdU<3%, thdI<10%, SH/ST<25%).
Regulator na podstawie pomiarów mocy załącza stopnie tak, aby osiągnąć wymagany współczynnik tg fi, przy którym nie występują opłaty za energię bierną.
