Opis

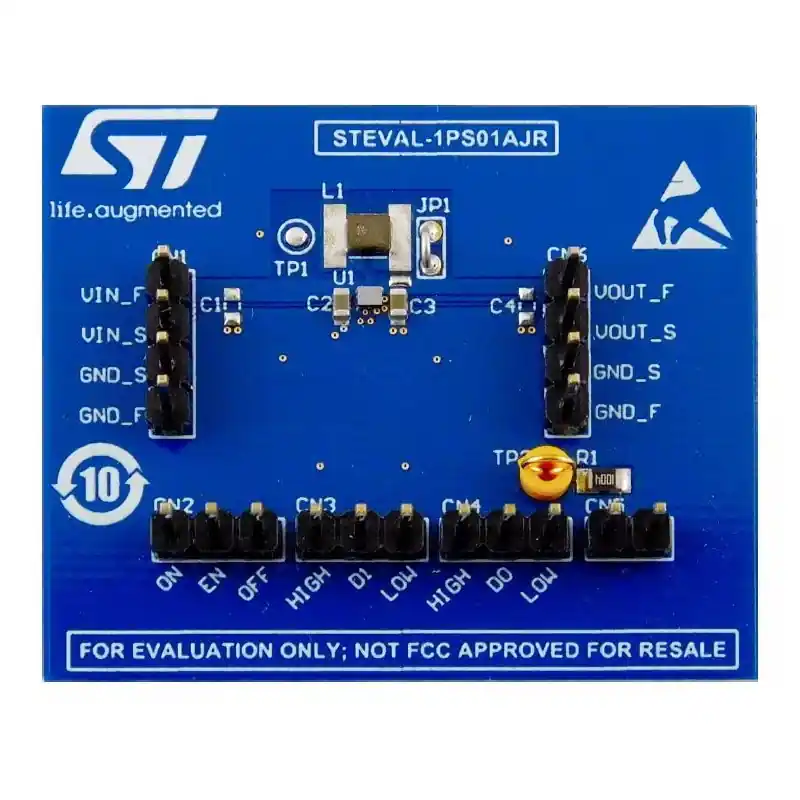

STEVAL-1PS01AJR to kompaktowy, wydajny moduł ewaluacyjny oparty na przetwornicy step-down STMicroelectronics ST1PS01. Przetwornica może dostarczyć do obciążenia do 400 mA prądu i zasilać napięciem z zakresu 1,9 – 2,8 V, które można konfigurować za pomocą dwóch wejść cyfrowych (D0, D1).
Zintegrowana przetwornica pracuje w szerokim zakresie napięcia wejściowego (1,8–5,5 V) i dostarcza stabilne napięcie wyjściowe. Cechuje się bardzo niskim prądem spoczynkowym (ok. 500 nA) oraz wysoką sprawnością (do 94%). Układ oferuje też zaawansowane funkcje zarządzania energią, w tym tryb PFM dla niskiego obciążenia oraz zintegrowane na płytce elementy pasywne dla uproszczenia projektu końcowego.
Właściwości
- Zakres napięcia wejściowego: 1,8–5,5 V,
- Napięcie wyjściowe: 1,9 - 2,8 V (konfigurowalne),
- Wysoka sprawność do 94%,
- Prąd wyjściowy: do 400 mA,
- Minimalne elementy zewnętrzne: dławik typowo 2,2 µH,
- Tryb pracy PFM i PWM,
- Kompaktowe wymiary i łatwa integracja,
- Idealny do zastosowań przenośnych, IoT, wearables.
