Opis

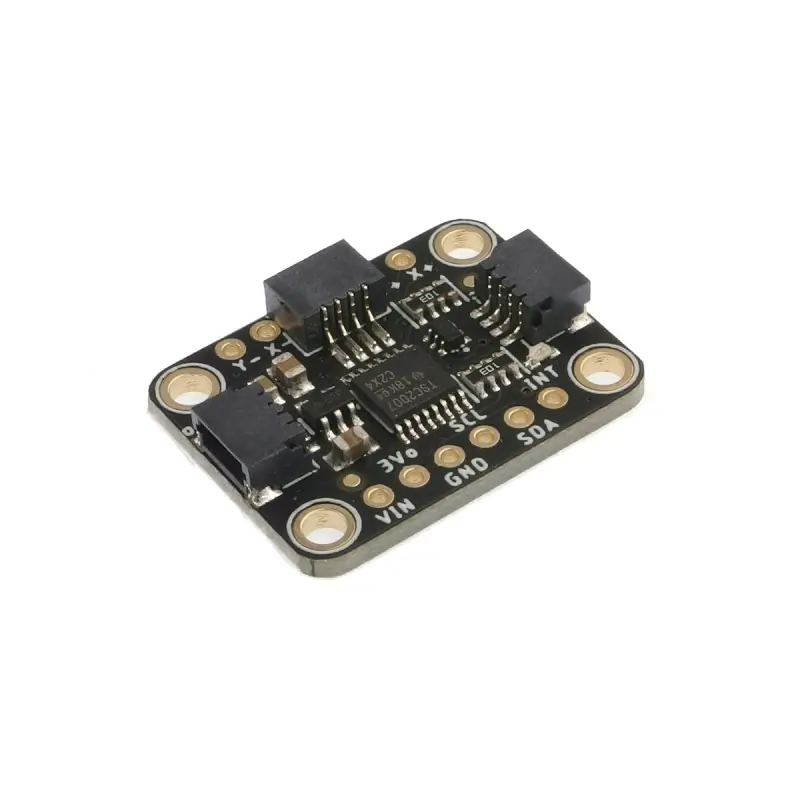

Moduł ze sterownikiem rezystancyjnego panelu dotykowego oparty na układzie TSC2007. Pozwala na łatwą obsługę panelu z użyciem interfejsu I2C, dzięki czemu użytkownik nie musi wykorzystywać kilku wejść analogowych. Wyprowadzony pin przerwania można użyć do wskazania, kiedy wykryto dotknięcie. Moduł wyposażony został w złącze pozwalające na bezpośrednie podłączenie taśmy FPC o rozstawie 1 mm. W przypadku innych przewodów, można wykorzystać wejścia w postaci padów o rastrze 2,54 mm. Moduł jest kompatybilny z kontrolerami 3,3 V oraz 5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Pełna dokumentacja dostępna jest na stronie produktu.
Właściwości
- Sterownik rezystancyjnych paneli dotykowych
- Złącze do taśmy FPC 1 mm
- Stabilizator 3,3 V
- Interfejs I2C (adres 0x48)
- Napięcie zasilania: 3,3 V do 5 V
- Wymiary: 25,5 x 19 x 4,6 mm
W zestawie
- STEMMA QT TSC2007 I2C Resistive Touch Screen Controller
- Złącze męskie goldpin 16-pin
