Opis

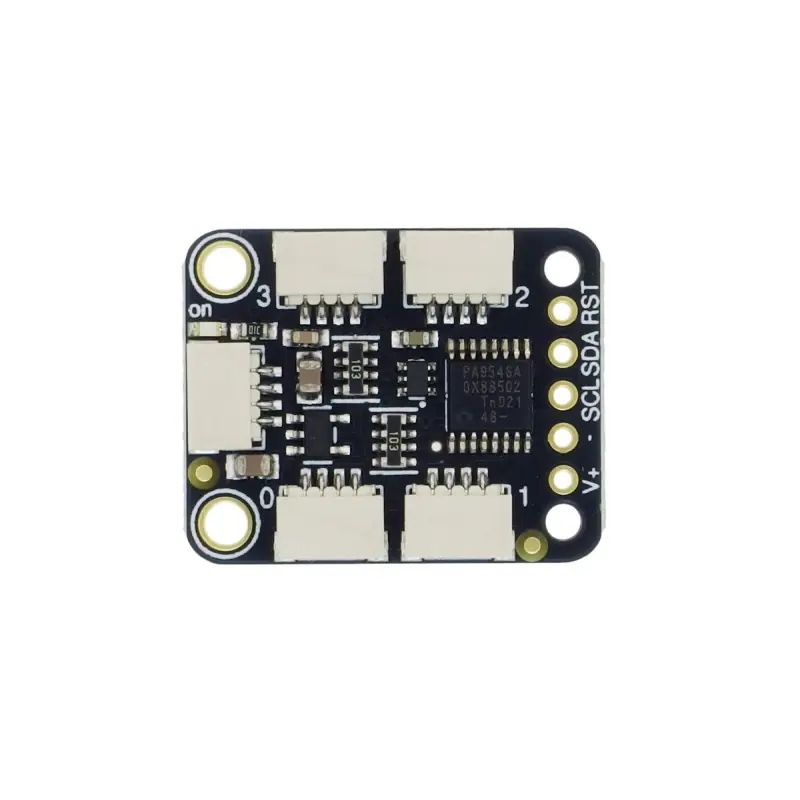

Moduł 4-kanałowego ekspandera I2C, który oparty został na układzie TCA9546A. Interfejs I2C jest popularnym interfejsem szeregowym stosowanym w elektronice, umożliwiającym komunikację między kilkoma urządzeniami za pomocą dwóch linii: SDA (dane) i SCL (zegar). Multiplekser I2C umożliwia podłączenie kilku urządzeń o tym samym adresie do jednego interfejsu I2C i wybór tego urządzenia, z którym chcemy się komunikować w danym momencie. Dzięki temu możemy uzyskać oszczędność linii I2C. Moduł ma zworki konfiguracyjne pozwalające na zmianę domyślnego adresu I2C ekspandera, dając możliwość używania do 8 modułów jednocześnie. Ma wbudowany stabilizator napięcia 3,3 V, dzięki czemu może być zasilany napięciem z zakresu do 3,3 do 5 V. Multipleksery I2C są często stosowane w projektach elektronicznych wymagających łączenia kilku urządzeń z jednym mikrokontrolerem. Pełna dokumentacja oraz przykłady użycia dostępne są na stronie produktu.
Właściwości
- 4 x interfejs wyjściowy I2C
- 1 x interfejs wejściowy I2C
- Złącza STEMMA QT/Qwiic
- Złącze goldpin raster 2,54 mm
- Układ TCA9546A
- Magistrala I2C
- Adres I2C: 0x70 do 0x77 (konfiguracja za pomocą zworek)
- Stabilizator napięcia 3,3 V 500 mA
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 25,3 x 20,3 x 4,8 mm
W zestawie
- Moduł STEMMA QT PCA9546 4-Channel Multiplexer
- Złącze goldpin męskie 5-pin
