Opis

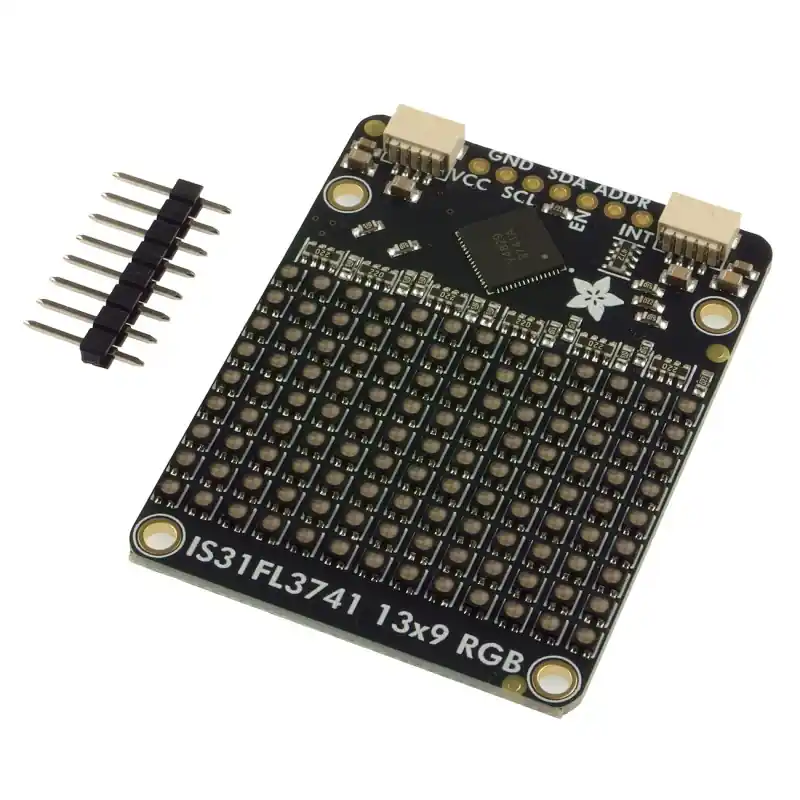

Wyświetlacz matrycowy, który składa się z 117 diod LED RGB o rozmiarze 2×2 mm, w układzie 13×9 z rastrem 3 mm. Wykorzystuje diody analogowe sterowane sygnałami PWM. Na płytce umieszczono układ IS31FL3741 oraz dwa złącza STEMMA QT/Qwiic, dzięki czemu użytkownik ma możliwość sterowania wszystkimi diodami za pomocą magistrali I2C. Istnieje również możliwość regulacji prądu sterownika, dzięki czemu można rozjaśnić lub przyciemnić cały wyświetlacz bez utraty rozdzielczości kolorów. Płytka może pracować z zasilaniem i logiką 3,3 V do 5 V. Na spodzie PCB umieszczono zworki pozwalające na konfigurację adresu I2C, co daje możliwość podłączenia kilku wyświetlaczy do jednej magistrali. Moduł jest łatwy w obsłudze dzięki bibliotekom dedykowanym dla Arduino i CircuitPython. Pełna dokumentacja dostępna jest na stronie produktu.
Właściwości
- Matryca LED 13×9
- Kolor LED: RGB
- Rozdzielczość: 8-bit PWM
- Sterownik IS31FL3741
- Interfejs: I2C
- Zworki konfiguracyjne adresu I2C
- Złącze STEMMA QT/Qwiic
- Napięcie zasilania: 3,3 V lub 5 V
W zestawie
- Moduł wyświetlacza matrycowego LED RGB 13×9
- Złącze goldpin męskie proste 8-pin
