Opis

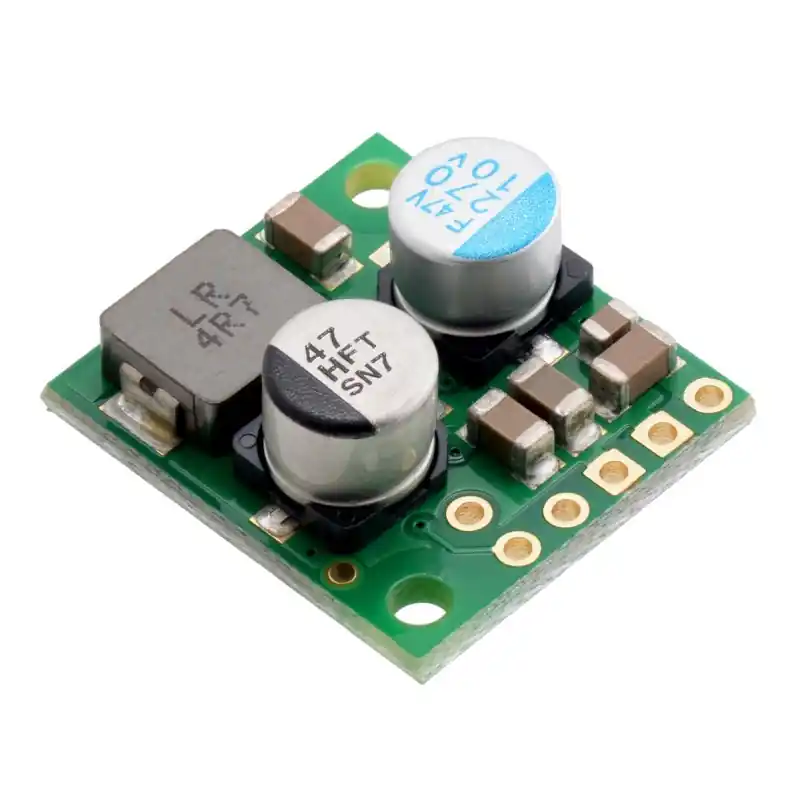

Moduł przetwornicy Step-Down D36V28F7 z napięciem wyjściowym 7,5 V oraz napięciem wejściowym od 8 do 50 V. Maksymalne obciążenie prądowe modułu wynosi od 2 do 3,7 A i jest zależne od napięcia wejściowego. Przetwornica osiąga standardową sprawność powyżej 80-90%, która jest zależna od napięcia wejściowego i obciążenia. Moduł ma zabezpieczenie przed odwrotną polaryzacją, przegrzaniem, przeciążeniem oraz zwarciem.
Opis wyprowadzeń
- VIN – wejście zasilania
- GND – masa
- VOUT – wyjście
- PG – wyjście z otwartym drenem, które przyjmuje stan niski, gdy napięcie wyjściowe regulatora wzrasta o ponad 20% powyżej lub spada o ponad 10% poniżej napięcia nominalnego
- EN – przetwornica jest domyślnie włączona (rezystor podciągający 100 kΩ na płytce łączy pin EN z VIN). Pin ENABLE można ustawić w stan niski, aby wyłączyć zasilanie i wprowadzić płytę w stan niskiego poboru mocy.
Właściwości
- Napięcie wejściowe: od 8 do 50 V
- Napięcie wyjściowe: 7,5 V
- Typ. maksymalny prąd: od 2 do 3,7 A
- Wbudowane zabezpieczenie przed przegrzaniem, przeciążeniem zwarciem i odwrotną polaryzacją
- Typ. sprawność: 80-90%
- Częstotliwość przełączania: ok. 500 kHz przy dużych obciążeniach
- Tryb oszczędzania energii
- Typowy prąd spoczynkowy od 2 mA do 3 mA
- Wejście EN z precyzyjnym progiem odcięcia dla odłączenia obciążenia i wprowadzenia regulatora w stan niskiego poboru mocy
- Wyjście „Power good” wskazujące, kiedy regulator nie może odpowiednio utrzymać napięcia wyjściowego
- Funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
- Dwa otwory montażowe M2
- Wymiary: 17,8 x 20,3 x 8,8 mm
Parametry przetwornicy
W zestawie
- Moduł przetwornicy D36V28F7
- Złącze goldpin 6-pin proste
- Złącze goldpin 5-pin kątowe
