Opis

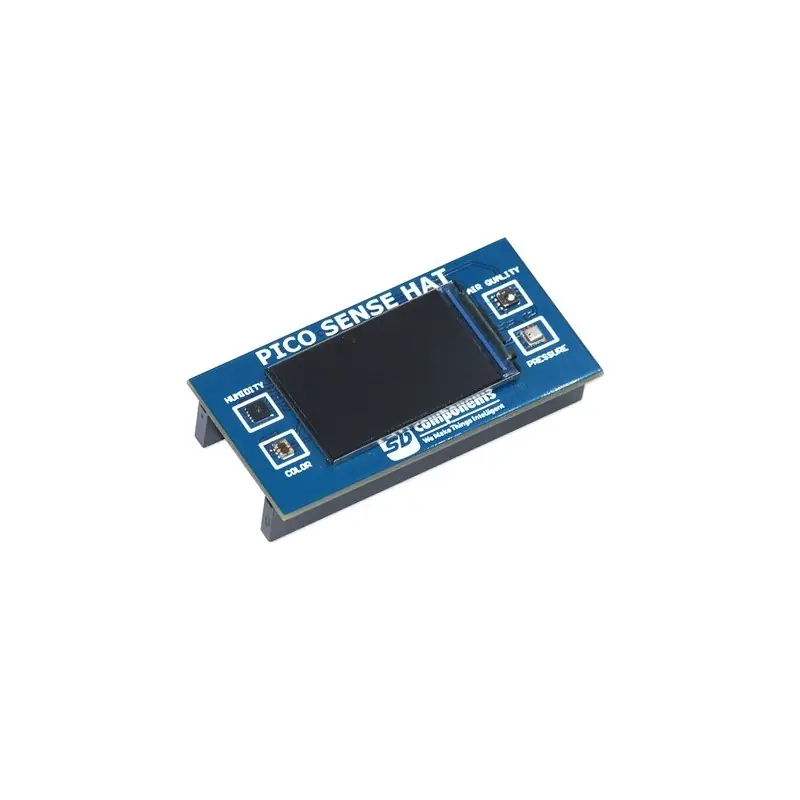

Moduł z czujnikami środowiskowymi przeznaczony do współpracy z Raspberry Pi Pico. Łączy w sobie układ BME280 do pomiaru temperatury, wilgotności i ciśnienia, SGP40 do detekcji lotnych związków organicznych (VOC), SHT31 do pomiaru temperatury oraz TCS34725 do wykrywania kolorów. Na płytce umieszczono również wyświetlacz LCD 1,14″. Moduł jest zasilany napięciem 3,3 V, a komunikacja odbywa się przez interfejs I2C i SPI. Znajdzie zastosowanie w projektach robotów moblinych, dronów czy stacji pogodowych. Pełna dokumentacja wraz z przykładami dostępna jest na stronie Wiki produktu.
Opis używanych wyprowadzeń
Właściwości
- Czujnik koloru TCS34725
- Czujnik temperatury, wilgotności i ciśnienia BME280:
- Zakres pomiaru temperatury: -40 do 85℃ (rozdzielczość 0,01℃, dokładność ± 1℃)
- Zakres pomiaru wilgotności: 0 do 100% RH (rozdzielczość 0,008% RH, dokładność ± 3% RH, czas reakcji 1 s, opóźnienie ≤ 2% RH)
- Zakres pomiaru ciśnienia: 300 do 1100 hPa (rozdzielczość 0,18 Pa, dokładność ±1 hPa)
- Adres I2C: 0x76
- Czujnik SHT31
- Zakres pomiaru wilgotności: 0% RH do 100% RH
- Dokładność pomiaru wilgotności: ±2% RH @ 0% RH do 100% RH
- Zakres pomiaru temperatury: -40 ℃ do 125 ℃
- Dokładność pomiaru temperatury: ±0,2°C przy 0°C do 90°C
- Komunikacja: I2C
- Czujnik LZO (VOC) SGP40:
- Zakres pomiarowy: 0 do 1000 ppm
- Czas odpowiedzi: < 10 s
- Czas startu: < 60 s
- Adres I2C: 0x59
- Wyświetlacz LCD 1,14″
- Napięcie: 3,3 V
- Wymiary: 52 x 26 mm
