Opis

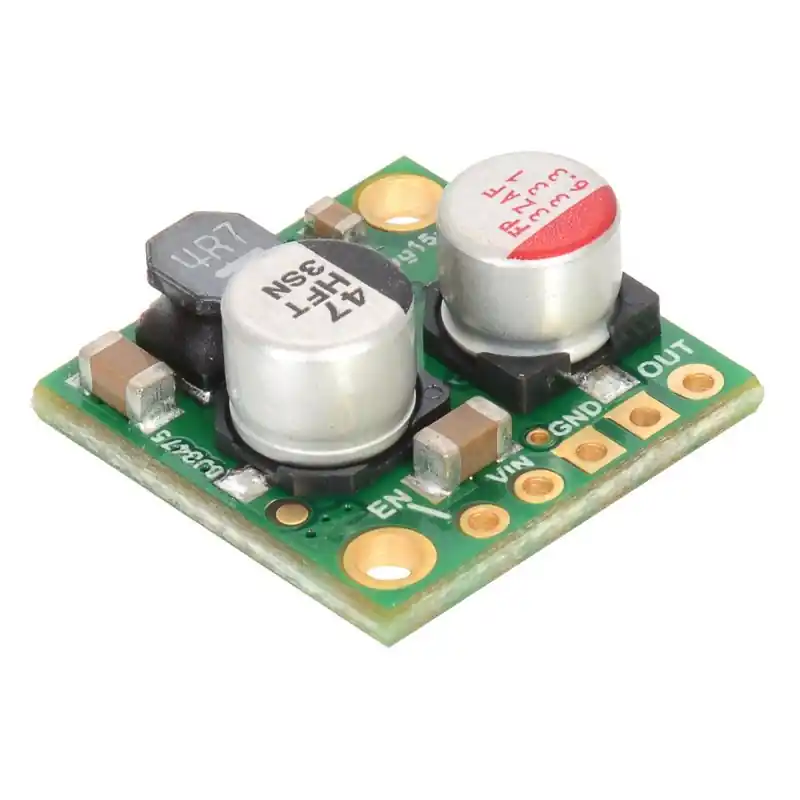

Moduł przetwornicy umożliwia uzyskanie napięcia 5V (maks. 2.5A) z napięcia wejściowego 4.5..38V. Układ generuje mało ciepła, bo przy zbliżonych wartościach napięcia wejściowego i wyjściowego sprawność wynosi 85-95%. Dodatkowy pin ENABLE pozwala na wyłączenie układu i zmniejszenie poboru prądu do kilkuset μA.
Właściwości
- Napięcie wejściowe: 4.5-38V
- Napięcie wyjściowe 5V (dokładność 4%)
- Typ. sprawność: 85-95%
- Typ. maksymalny prąd: 2,5 A (gdy napięcia wejściowe i wyjściowe mają zbliżone wartości, szczegóły na wykresach poniżej)
- Wbudowane zabezpieczenia przed odwrotną polaryzacją, przegrzaniem, funkcja miękkiego startu
- 2 otwory montażowe o średnicy 2,2 mm
- Wymiary: 18 x 18 x 9 mm
- Waga (bez pinów): 3.0 g
- Możliwość montażu goldpinów oraz złącz śrubowych
Sposób dołączenia
Płytka jest wyposażona złącza z czterema liniami:
- VIN – wejście zasilania (4.5-38 V)
- GND – masa
- VOUT – wyjście
- ENABLE – wejście umożliwia przełączenie przetwornicy w tryb low-power, należy w tym celu na to wyprowadzenie podać napięcie <0.7V. Domyślnie przetwornica pracuje w normalnym trybie
W zestawie
- złącze goldpin czarny 1x5szpil. prosty do druku, raster 2.54mm
- złącze goldpin czarny 1x5szpil. kątowy do druku, raster 2.54mm
