Opis

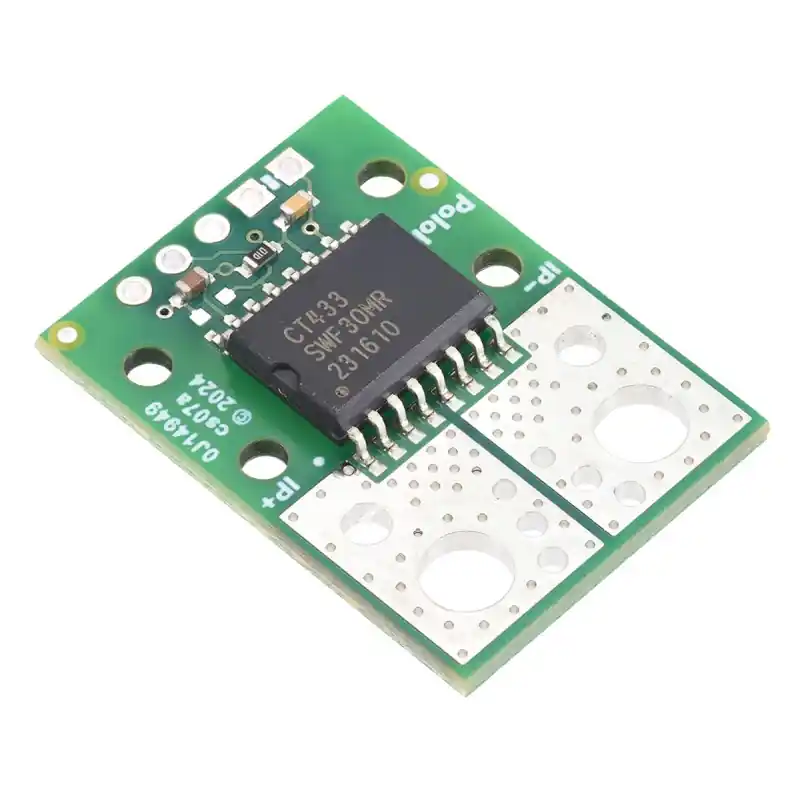

Kompaktowy czujnik natężenia prądu oparty na układzie CT433-HSWF30MR, przeznaczony do pomiaru prądu przemiennego i stałego w zakresie ±30A przy nominalnym napięciu zasilania 3.3V. Pomiar realizowany jest z wykorzystaniem technologii TMR (tunneling magnetoresistance) w izolowanej ścieżce pomiarowej o bardzo niskiej rezystancji (ok. 1 mΩ), co ogranicza straty mocy i wpływ czujnika na mierzony obwód.
Sygnał pomiarowy dostępny jest w postaci napięcia analogowego proporcjonalnego do natężenia prądu, z napięciem spoczynkowym na poziomie 1.65 V. Moduł charakteryzuje się szerokim pasmem pomiarowym do 1 MHz oraz krótkim czasem odpowiedzi rzędu 300 ns, co umożliwia monitorowanie szybkozmiennych prądów w przetwornicach i układach energoelektronicznych. Czujnik posiada wyjście FLT sygnalizujące przekroczenie dopuszczalnego zakresu prądowego, co może być wykorzystane w systemach zabezpieczeń i diagnostyki.
Właściwości
- układ pomiarowy: CT433-HSWF30MR
- technologia pomiaru: TMR (tunneling magnetoresistance)
- zakres pomiaru prądu: ±30 A
- pomiar prądu: AC i DC (dwukierunkowy)
- napięcie zasilania: 3.0 – 3.6 V
- napięcie nominalne: 3.3 V
- typ sygnału wyjściowego: analogowy, proporcjonalny do prądu
- czułość: 33.3 mV/A
- napięcie spoczynkowe wyjścia: 1.65 V
- pasmo przenoszenia: do 1 MHz
- czas odpowiedzi: ok. 300 ns
- rezystancja ścieżki prądowej: ok. 1 mΩ
- sposób pomiaru: szeregowy, izolowany galwanicznie
- wyjście FLT (sygnalizacja nadprądu)
- próg FLT: ok. 110% zakresu pomiarowego
- pobór prądu: ok. 6 mA
- płytka PCB: 2 warstwy, 2 oz copper
- raster pinów sygnałowych: 2.54 mm
- wymiary: 0.8″ × 1.1″ (ok. 20.3 × 27.9 mm)
- masa: ok. 2.3 g
- temperatura pracy: od -40°C do +125°C
- producent: Pololu
- kod producenta: 5311
