Opis

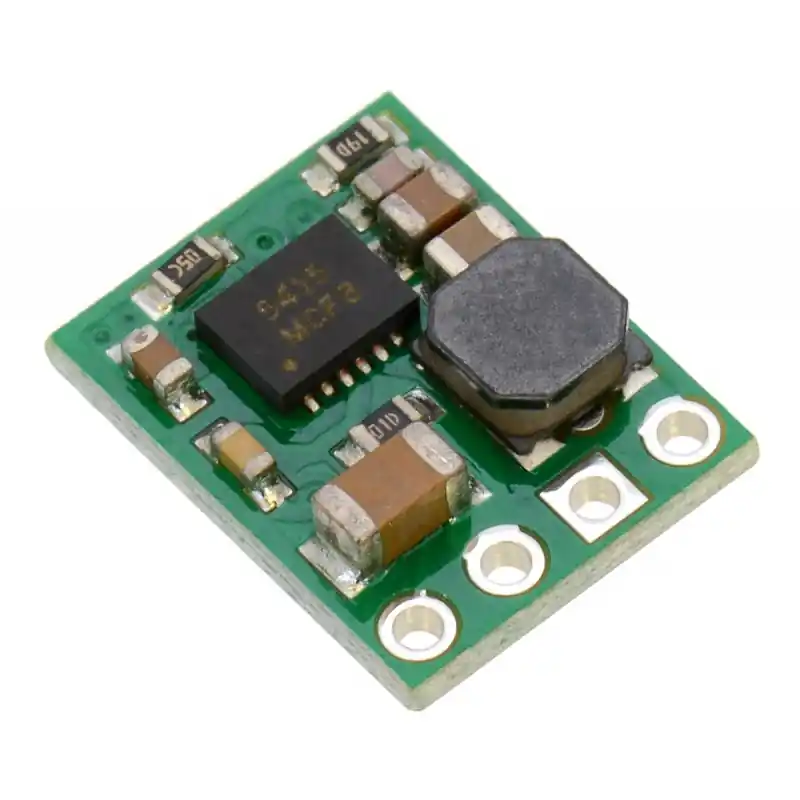

Minimalne napięcie wejściowe tego stabilizatora jest sumą napięcia Drop-out i napięcia wyjściowego (6 V), natomiast maksymalne napięcie wejściowe wynosi 36 V, przy jednoczesnym zachowaniu prądu do 500 mA. W przypadku napięcia wejściowego większego niż 20 V zaleca się wlutować kondensator 33 uF / 50 V pomiędzy VIN i GND, zabezpieczy to układ przed tzw. szpilkami. Typowa efektywność układu wynosi od 85% do 93%. Wyprowadzenia mogą być podłączone za pomocą standardowych 2,54 mm goldpinów, co umożliwia zamontowanie układu na płytce stykowej, łatwe podłączenie przewodów lub umieszczenie w dedykowanej płytce PCB.
Wykres napięcia Drop-out od prądu wyjściowego.
Wykres efektywności układu w zależności od napięcia wejściowego.
Właściwości
- Napięcie wejściowe do 36 V
- Napięcie wyjściowe 6 V
- Maksymalny prąd ciągły 500 mA
- Typowy prąd bez obciążenia 200 μA
- Typowa efektywność od 85% do 93%
- Częstotliwość przełączania 500 kHz
- Zabezpieczenie termiczne i przed za dużym obciążeniem
- Wymiary 13 x 10 x 3 mm
