Opis

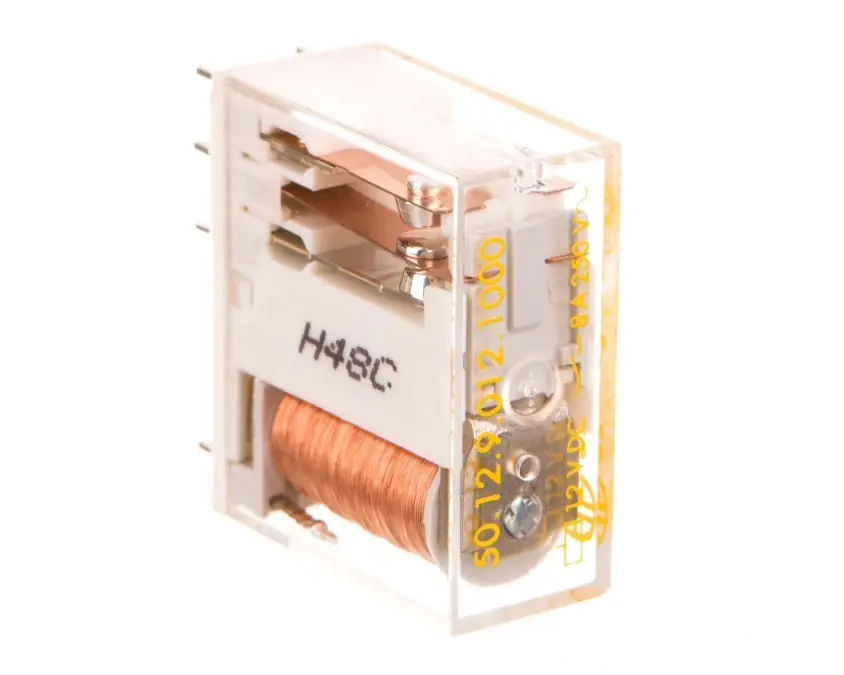

Przekaźnik bezpieczeństwa 2P 8A 12V DC 50.12.9.012.1000
Miniaturowy przekaźnik bistabilny do montażu na płytce drukowanej, przeznaczony do zastosowań sterujących i bezpieczeństwa. Wyposażony w dwa styki przełączne o obciążalności 8 A, stosowany tam, gdzie wymagane jest utrzymanie stanu bez ciągłego zasilania cewki.
Cechy techniczne
- Konfiguracja styków: 2 × styki przełączne (2 × SPDT), mechanicznie sprzężone (typ B).
- Prąd znamionowy styków: 8 A; napięcie przełączane do 250/400 V AC.
- Cewka: napięcie sterowania DC 12 V (zakres pracy 9–14,4 V), polaryzacja niespolaryzowana.
- Tryb przełączania: bistabilny (latching) — utrzymanie stanu bez ciągłego zasilania cewki.
- Połączenie elektryczne: zacisk PCB, przystosowany do montażu na płytce drukowanej.
- Wymiary: szerokość 12,4 mm × wysokość 25 mm × głębokość 29 mm.
- Trwałość mechaniczna: do 10 000 000 cykli; czas zadziałania około 10 ms.
- Izolacja: wzmocniona izolacja pomiędzy cewką a zestykami; wykonanie z materiałów bez kadmu.
- Odporność mechaniczna: zwiększona odporność na wibracje i udary; stopień ochrony IP20.
- Możliwości zamówienia: opcje materiałów styków dostępne w zależności od aplikacji i wymagań przewodzenia.
Zastosowanie produktu
- Układy bezpieczeństwa i sterowania w automatyce przemysłowej wymagające przekaźników bistabilnych.
- Moduły i płyty sterujące, interfejsy PLC oraz układy przełączające na PCB.
- Systemy kontroli zasilania, przełączniki stanu, pamiętające stan po zaniku zasilania cewki.
- Aplikacje budowlane i instalacyjne wymagające kompaktowych przekaźników o niewielkich wymiarach i trwałej konstrukcji.
