Opis

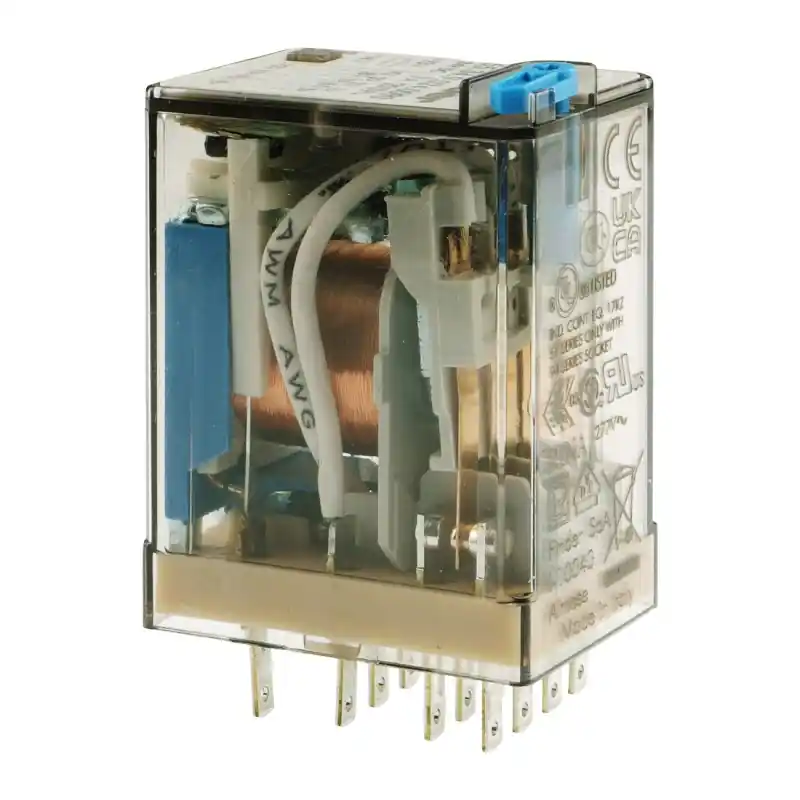

Miniaturowy przekaźnik przemysłowy w wersji wtykowej przeznaczony do współpracy z gniazdami serii 94. Konstrukcja z 4 zestykami przełącznymi umożliwia realizację rozbudowanych funkcji sterowania w układach automatyki, maszyn i instalacji przemysłowych. Standardowo wyposażony w przycisk testujący z funkcją blokowania zestyków, mechaniczny wskaźnik zadziałania oraz diodę LED z diodą gaszeniową.
Cewka 24 V DC pracuje w zakresie 19.2…26.4 V, przy mocy znamionowej 1 W i poborze 40 mA. Prąd znamionowy zestyków wynosi 7 A przy napięciu 250 V AC. Materiał styków AgNi zapewnia odpowiednią trwałość w zastosowaniach przemysłowych. Izolacja cewki i zestyków 4 kV
Zakres temperatury pracy -40°C ~ 85°C, trwałość elektryczna 150000 cykli. Wymiary 20.7 x 37.2 x 27.7 mm.
Właściwości
- Konfiguracja zestyków: 4 zestyki przełączne
- Prąd znamionowy zestyków: 7 A
- Materiał styków: AgNi
- Napięcie znamionowe zestyków: 250 V AC
- Napięcie zasilania cewki: 24 V DC
- Zakres napięcia zasilania DC: 19.2…26.4 V
- Moc znamionowa DC: 1 W
- Rezystancja cewki: 600 Ω
- Pobór prądu: 40 mA
- Napięcie podtrzymania: 12 V
- Napięcie odpadania: 2.4 V
- Izolacja cewka/zestyki: 4 kV
- Wersja: do gniazd serii 94
- Wyposażenie: przycisk testujący z blokadą, LED, dioda gaszeniowa
- Temperatura pracy: -40°C ~ 85°C
- Trwałość elektryczna: 150000 cykli
- Wymiary: 20.7 x 37.2 x 27.7 mm
