Opis

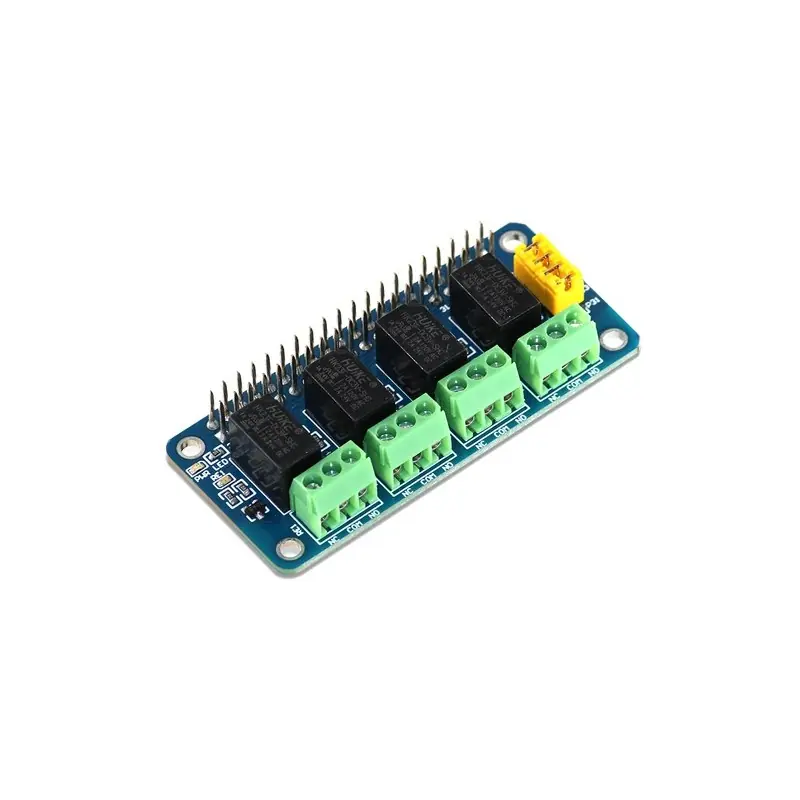

Moduł z 4 przekaźnikami przeznaczony do współpracy z Raspberry Pi. Pozwala na sterowanie urządzeniami o napięciu pracy do 120 V AC i natężeniu do 2 A lub napięciu 24 V DC i natężeniu 2 A za pomocą sygnałów o napięciu 3,3 V (bezpośrednio z pinów RPi). Na płytce umieszczono diody sygnalizujące stan załączenia przekaźników. Minikomputer wpinany jest przez 40-pinowe złącze RPi. Moduł znajdzie zastosowanie w aplikacjach w obszarze automatyki domowej, w przemyśle oraz systemach bezpieczeństwa. Pełna dokumentacja wraz z przykładami dostępna jest na stronie Wiki produktu.
Opis używanych wyprowadzeń
Właściwości
- 4 x przekaźnik 2 A 120 V AC lub 2 A 24 V DC
- Wskaźniki LED stanu załączenia przekaźników
- Złącza śrubowe
- Złącze 40-pinowe RPi
- Napięcie sterowania: 3,3 V
- Wymiary PCB: 65 x 30 mm
