Opis

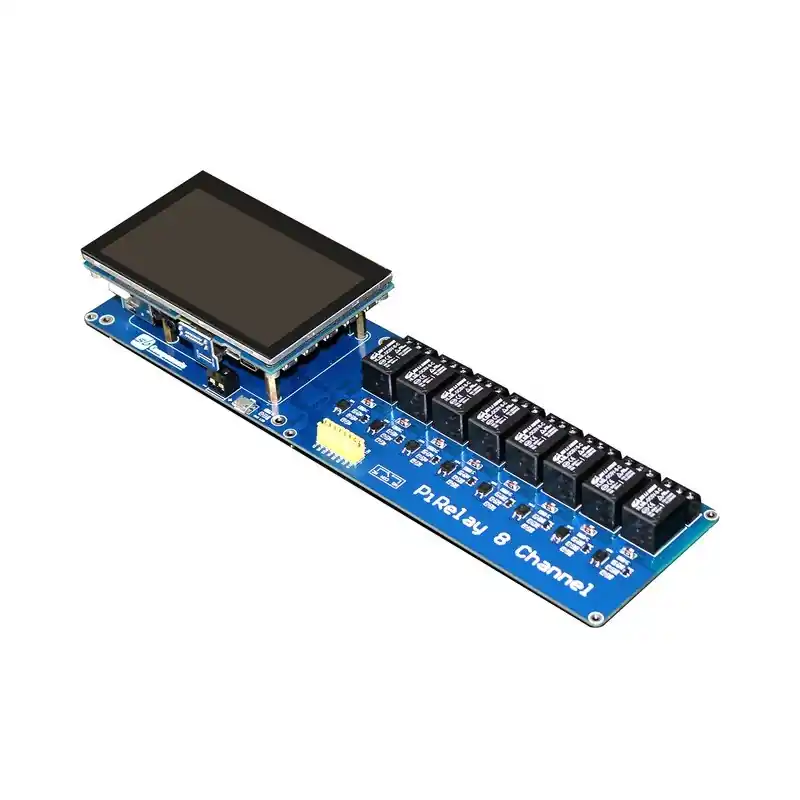

Moduł z 8 przekaźnikami przeznaczony do współpracy z Raspberry Pi. Pozwala na sterowanie urządzeniami o napięciu pracy do 250 V AC i natężeniu do 7 A lub napięciu 30 V DC i natężeniu 10 A. Na płytce umieszczono diody sygnalizujące stan załączenia przekaźników oraz zabezpieczenie w postaci transoptorów. Może być zasilany za pomocą złącza microUSB lub przez złącze śrubowe. Minikomputer wpinany jest przez 40-pinowe złącze RPi, a konstrukcja zapewnia wystarczające miejsce, aby podłączyć dodatkowo wyświetlacz LCD 4,3″, który dołączony został do zestawu.
Moduł znajdzie zastosowanie w aplikacjach w obszarze automatyki domowej, w przemyśle oraz systemach bezpieczeństwa. Pełna dokumentacja wraz z przykładami dostępna jest na stronie Wiki produktu.
Opis używanych wyprowadzeń
Właściwości
- 8 x przekaźnik 7 A 250 V AC lub 10 A 30 V DC
- Wskaźniki LED stanu załączenia przekaźników
- Optoizolacja
- Wyświetlacz kolorowy LCD 4,3″
- Złącza śrubowe
- Złącze 40-pinowe RPi
- Zasilanie: microUSB 5V/2A lub złącze śrubowe
- Napięcie sterowania: 3,3 V lub 5 V
- Wymiary PCB: 267,8 x 72 mm
W zestawie
- PiRelay 8
- Wyświetlacz kolorowy LCD 4,3″
