Opis

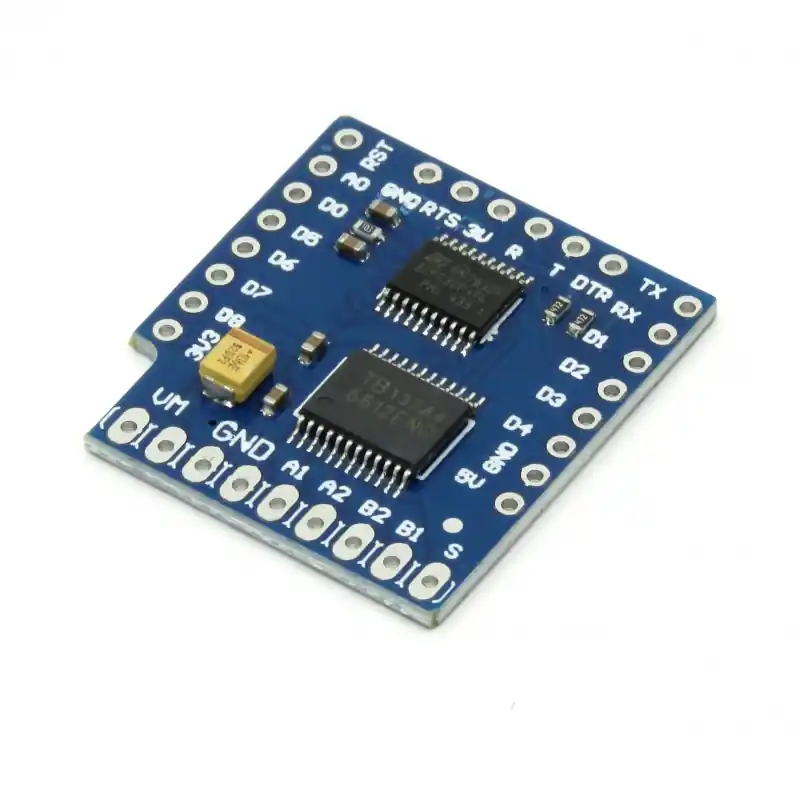

Moduł z dwukanałowym sterownikiem silników DC oparty na układzie TB6612FNG przeznaczony do płytek Wemos D1 Mini. Pozwala na wysterowanie dwóch silników DC napięciem od 4,5 do 15 V i prądem ciągłym 1 A na kanał. Wykorzystuje wbudowany mikrokontroler STM32F030, który steruje bezpośrednio układem podwójnego mostka H. Moduł komunikuje się zaś przez interfejs I2C.
Właściwości
- Układ TB6612FNG
- Napięcie silnika: 4,5 do 15 V
- Napięcie logiczne: 3,3 V
- Maksymalny prąd wyjściowy (chwilowy): 3 A na kanał
- Prąd wyjściowy ciągły: 1 A na kanał
- Maksymalna częstotliwość PWM: 100 kHz
- Interfejs I2C
- Adres I2C: 0x2D do 0x30
W zestawie
- Moduł ze sterownikiem silników DC do Wemos D1
- 3 x złącze goldpin męskie 8-pin
