Opis

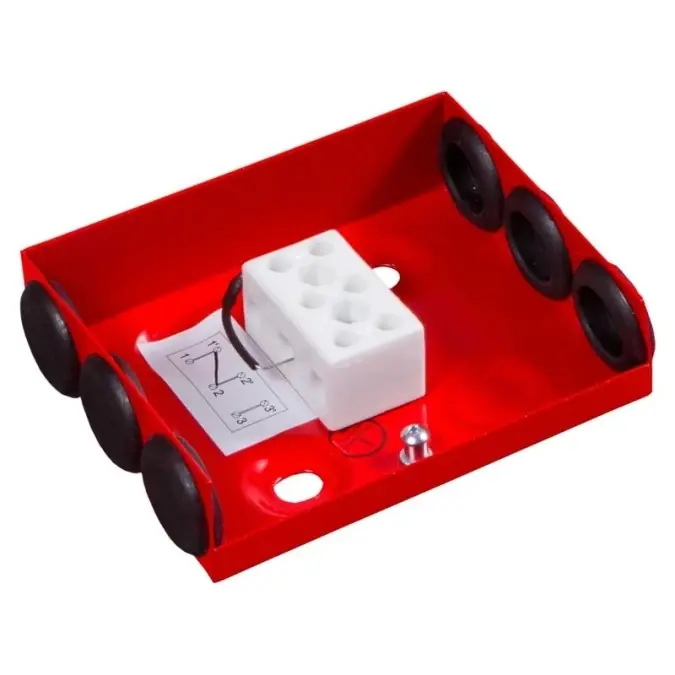

Puszki instalacyjne typu PP-BXM przeznaczone do zespołów kablowych. Mogą służyć do łączenia i rozgałęziania kabli elektrycznych i teletechnicznych przeznaczonych do przesyłania sygnałów i zasilania urządzeń obiektu.
Puszka przelotowo-rozgałęźna z bezpiecznikiem termicznym 145°C, umożliwia łączenie 2 żył o przekroju od 0,5 do 6mm2..
Zakres stosowania puszek instalacyjnych ograniczony jest do kabli o napięciu znamionowym do 1 kV.
Wymiary [mm]: 30 / 102,5 / 84 (w/s/g)
Maksymalna średnica przewodu [mm]:
– z dławikiem – 16mm,
– bez dławika – 19mm.
| Parametry | Wersja podstawowa | Dodatkowa opcja na życzenie klienta |
|---|---|---|
| Podtrzymanie funkcji | – | |
| Napięcie (max) | 450V | |
| Klasa szczelności | IP42 | |
| Wyposażenie | bezpiecznik termiczny 145°C gumowe dławiki kablowe |
bezpieczniki termiczne lub nadprądowe wg wytycznych zamawiającego |
| Materiał | blacha stalowa czarna (standard DC 01) | stal nierdzewna (standard 1.4301) |
| Lakierowanie | RAL 3000 (czerwony) | dowolny kolor z palety RAL |
| Waga | 0,27 kg |
INSTALACJA:
Puszki instalacyjne typu PP-BXM należy mocować bezpośrednio do podłoża betonowego klasy B20 lub kamienia naturalnego. Tuleje rozporowe, śruby mocujące do podłoża powinny być wykonane ze stali. Tuleje i kołki rozporowe M6 powinny być wpuszczone w beton minimum 30 mm. Siła naciągu na kołek nie powinna przekraczać 500 N.
Puszki montowane do koryt i drabin kablowych za pomocą blach montażowych BP-1 i BP-2. Puszki montowane do ścian i stropów za pomocą kołków metalowych M6x30 (2szt.)
