Opis

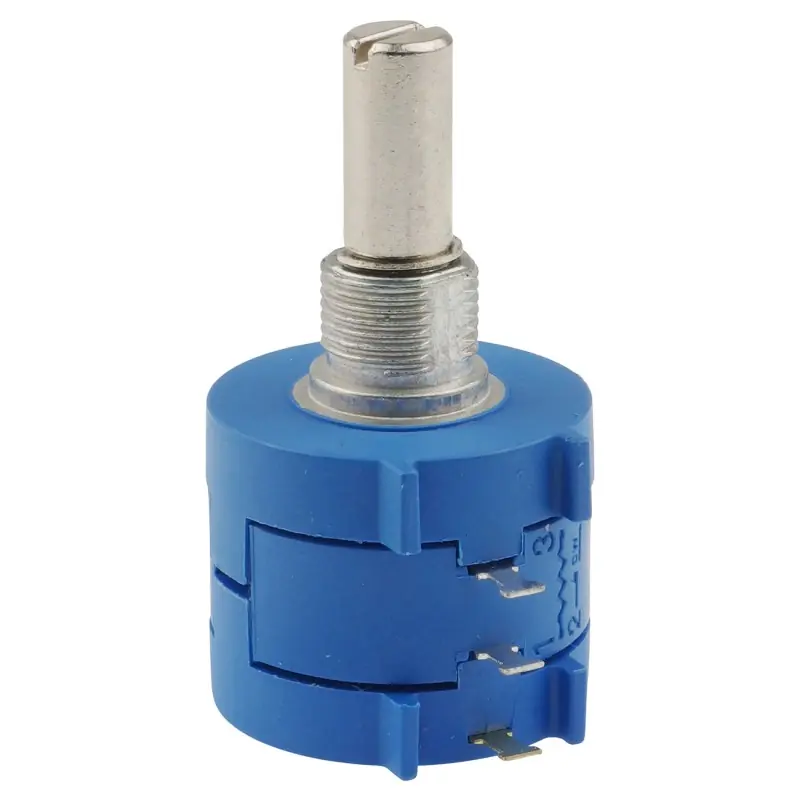

Precyzyjny potencjometr wieloobrotowy POT0017 o rezystancji 100 kΩ przeznaczony do dokładnej regulacji w układach elektronicznych, pomiarowych i automatyki. Mechanizm wykonany w technologii drutu oporowego umożliwia precyzyjne ustawienia dzięki dziesięciu pełnym obrotom osi. Obudowa do montażu panelowego z użyciem gwintowanej tulei, metalowy wałek obrotowy oraz płaskie zaciski do lutowania. Opcjonalnie wyposażony w kołek zabezpieczający przed obracaniem korpusu względem panelu.
Właściwości
- Rezystancja nominalna: 100 kΩ
- Tolerancja rezystancji: ±5 %
- Charakterystyka regulacji: liniowa
- Liczba obrotów osi: 10 (3600° ±10°)
- Moc znamionowa: 2 W przy +40 °C
- Zakres temperatury pracy: –40 °C do +125 °C
- Żywotność mechaniczna: 1 000 000 obrotów
- Zmiana rezystancji po obciążeniu: ≤±2 % po 1000 h przy pełnym obciążeniu
- Napięcie przebicia: min. 1500 VAC
- Rezystancja izolacji: min. 1000 MΩ przy 500 VDC
- Moment obrotowy: ≤0,35 N·cm lub ≤1,1 N·cm w zależności od wersji
- Rodzaj wyprowadzeń: płaskie zaciski lutownicze
- Montaż: panelowy z tuleją gwintowaną
- Gwint tulei: 3/8–32 UNF
- Średnica osi: 6,35 mm
- Długość gwintu tulei: 7,94 mm
- Masa: ok. 19 g
W zestawie
- Potencjometr POT0017 (100 kΩ, 10 obrotów, typ 3590S)
- Podkładka ząbkowana
- Nakrętka montażowa
