Opis
Wykonanie:

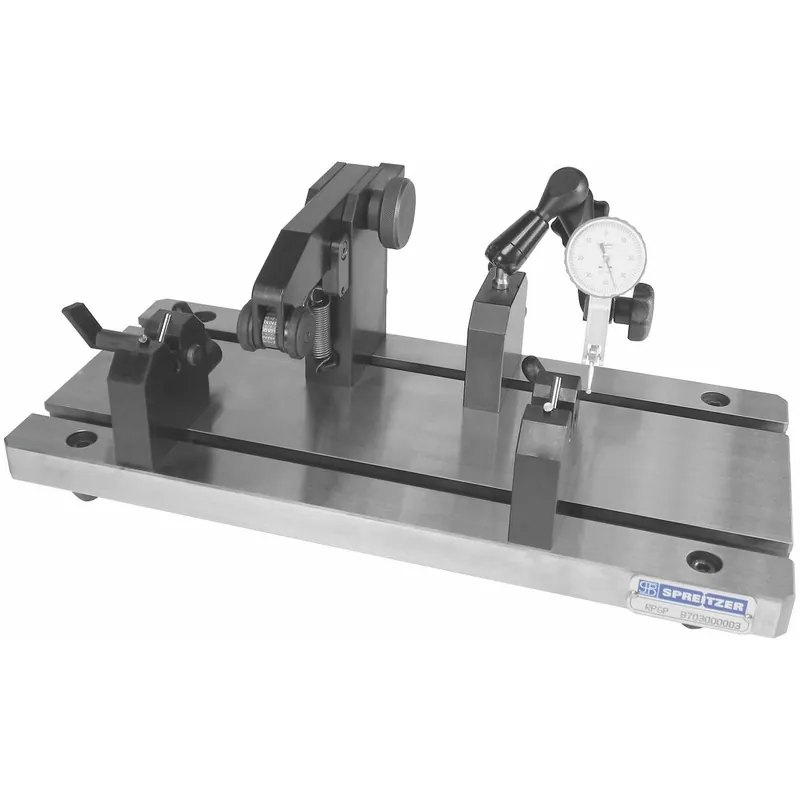

Hartowana i szlifowana płyta podstawy z 2 rowkami mocującymi. Bezstopniowe przesuwanie podpórek pryzmowych (z podstawami z węglików spiekanych), podpórek z rolkami i statywu przegubowego. Uniwersalny ogranicznik montowany dokładnie równolegle i prostopadle do pryzm. Dzięki kątowi pryzmy 108° można sprawdzać również części wieloboczne. Statyw przegubowy do mocowania czujnika zegarowego albo czujnika dźwigienkowo-zębatego.
Zastosowanie:
Sprawdzanie bicia poprzecznego i wzdłużnego części obrotowych.
W dostawie:
Płyta podstawy z 2 podpórkami pryzmowymi i ogranicznikiem, podpórka z rolkami i statyw przegubowy (bez czujnika zegarowego)
Wyp. dodatkowe:
Statyw przegubowy z nakrętką teową nr 443295. Podpórki z rolkami i podpórki pryzmowe nr 443050 – 443160, szerokość nakrętki teowej 10 h6. Podpórki pryzmowe o regulowanej wysokości na zamówienie.
