Opis

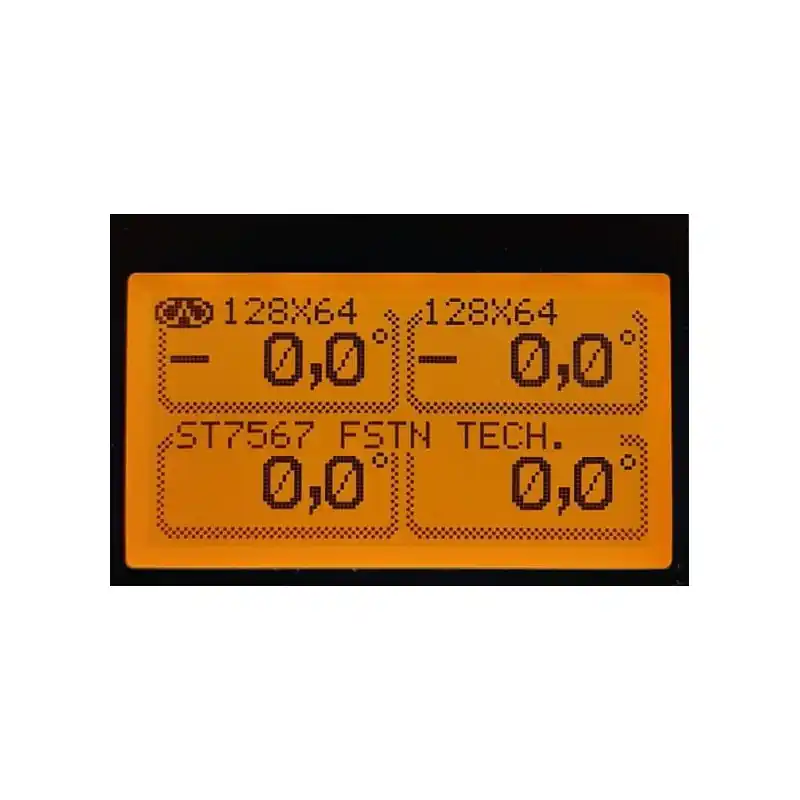

Wyświetlacz graficzny LCD-CG-C128064A-FIA K/A-E6 w technologii FSTN (Film compensated Super Twisted Nematic), z kontrolerem ST7567. Pracuje w konfiguracji COG (Chip on Glass), co pozwala na kompaktową konstrukcję o wymiarach zewnętrznych 78 × 70 × 3,3 mm i obszarze aktywnym 66,52 × 33,24 mm. Obsługuje rozdzielczość 128 × 64 piksele, umożliwiając prezentację tekstu, symboli i grafiki. Zasilanie realizowane jest napięciem 3,3 V, a sterowanie odbywa się za pomocą interfejsu szeregowego (SDA, SCLK). Wyświetlacz przeznaczony do pracy w szerokim zakresie temperatur, co pozwala na wykorzystanie w urządzeniach przemysłowych, przenośnych i pomiarowych.
Właściwości
- Rozdzielczość: 128 × 64 piksele
- Technologia: FSTN, tryb STN (BLUE), transmisyjny, negatywowy
- Kąt widzenia: 6:00
- Sterownik: ST7567
- Zasilanie: 3,3 V DC
- Metoda sterowania: interfejs szeregowy (SDA, SCLK, CS, DC, RESET)
- Metoda napędu: 1/64 Duty, 1/9 Bias
- Napięcie pracy (VOP): 9,0 V
- Pobór prądu podświetlenia: 70 mA (5 diod LED, białe, 3,3 V)
- Zakres temperatur pracy: –20°C do +70°C
- Zakres temperatur przechowywania: –30°C do +80°C
- Wymiary zewnętrzne: 78,0 × 70,0 × 3,3 mm
- Wymiary aktywne (AA): 66,52 × 33,24 mm
- Montaż: złącze FPC (8 pinów)
- Zgodność z RoHS: tak
