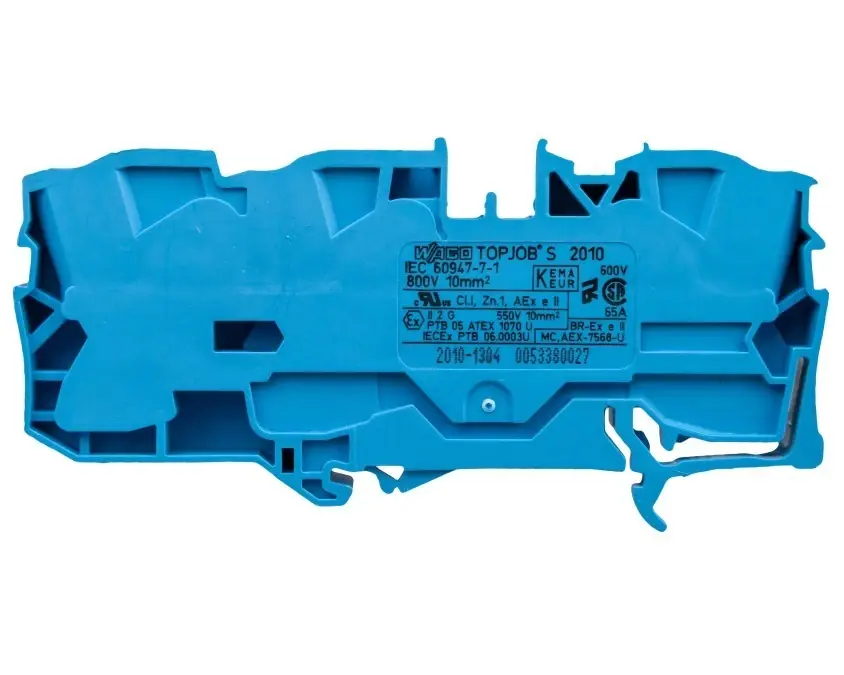

Złączka szynowa 3-przewodowa 10mm2 niebieska 2010-1304 TOPJOBS
Złączka przelotowa TOPJOBS 2010-1304 to jednopoziomowy moduł zaciskowy 3-przewodowy przeznaczony do montażu na szynie DIN 35 mm; stosowana do łączenia przewodów o przekroju do 10 mm? w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
Cechy techniczne
- Konstrukcja: 1 poziom, 3 zaciski na poziom, 1 potencjał; wewnętrzne piętra zmostkowane.
- Rodzaj połączenia: zacisk sprężynowy (Push-in / CAGE CLAMP®) — pozycja przyłączenia od góry.
- Przekrój przewodów: 0,25–10 mm? (jednodrutowe, wielożyłowe, z końcówkami tulejkowymi i bez nich).
- Parametry elektryczne: napięcie znamionowe 800 V, prąd znamionowy In = 57 A, napięcie udarowe 8 kV.
- Materiał izolacyjny: termoplast (PA 66), klasa palności UL94 V0.
- Wymiary i montaż: szerokość 10 mm, długość 59,5 mm, wysokość 36,9 mm (33 mm przy najniższym sposobie montażu), głębokość 89 mm, rozstaw rastra 5,2 mm; montaż na szynie DIN 35 mm.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Wersja przeciwwybuchowa (Ex e) dostępna; stosowanie odpowiedniej płytki zamykającej wymagane w konfiguracjach specjalnych.
- Przynależność produktowa: seria TOPJOB® S, złączka przelotowa o kolorze niebieskim.
Zastosowanie produktu
- Rozdzielnice i panele sterownicze — łączenie obwodów zasilających i sygnałowych do 10 mm?.
- Szafy elektryczne i moduły automatyki w przemyśle maszynowym i przemyśle ogólnym.
- Instalacje wymagające montażu na szynie DIN 35 mm oraz zachowania kompaktowej szerokości 10 mm.
- Aplikacje w strefach zagrożenia wybuchem przy użyciu wersji Ex e oraz przy zastosowaniu wymaganych elementów zamykających.
- Połączenia wymagające szybkiego montażu przewodów bez narzędzi przy użyciu złącz sprężynowych.
