Opis

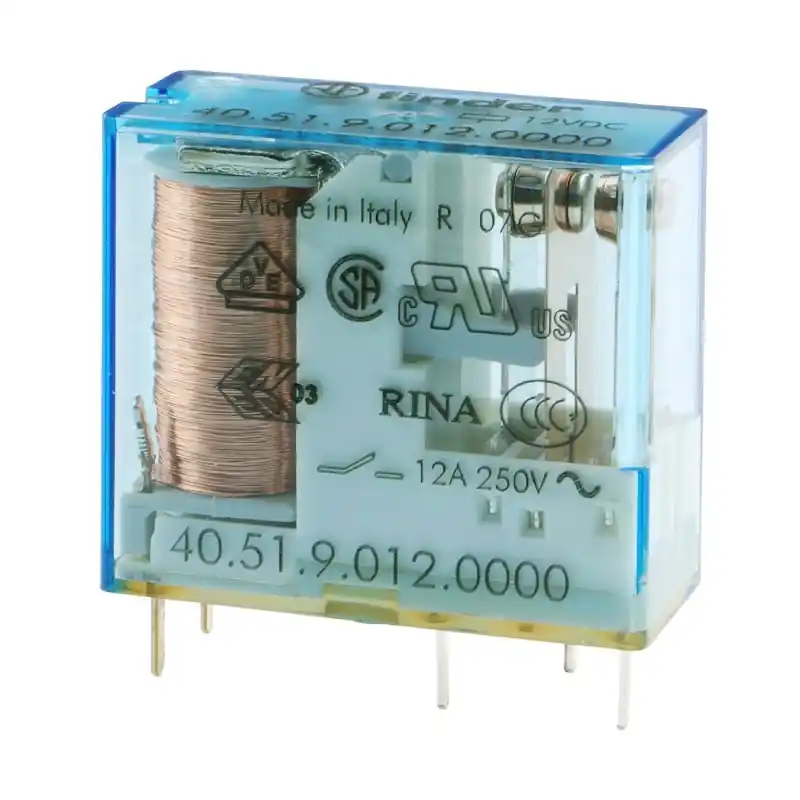

Miniaturowy przekaźnik elektromagnetyczny serii 40.51 przeznaczony do montażu w obwodach drukowanych lub w podstawce. Konfiguracja styków SPDT umożliwia realizację pojedynczego toru przełącznego w układach sterowania, automatyce przemysłowej oraz urządzeniach elektronicznych. Raster wyprowadzeń 5 mm ułatwia projektowanie PCB i integrację z typowymi gniazdami przekaźnikowymi.
Cewka 12 V DC charakteryzuje się rezystancją 220 Ω oraz poborem prądu 55 mA, przy mocy 650 mW. Obciążalność styków wynosi 10 A przy 250 V AC oraz 10 A przy 30 V DC dla obciążenia rezystancyjnego, maksymalne napięcie przełączane 400 V AC lub 220 V DC. Materiał styków AgNi, izolacja zgodna z dokumentacją serii 40.
Zakres temperatury pracy -40°C ~ 85°C. Wymiary 29 x 12.4 x 25 mm, masa 16.97 g.
Właściwości
- Typ przekaźnika: elektromagnetyczny
- Seria producenta: 40.51
- Konfiguracja styków: SPDT
- Prąd styków maksymalny: 20 A
- Obciążalność styków AC przy obciążeniu rezystancyjnym: 10 A / 250 V AC
- Obciążalność styków DC przy obciążeniu rezystancyjnym: 10 A / 30 V DC
- Maksymalne napięcie przełączane: 400 V AC / 220 V DC
- Materiał styków: AgNi
- Napięcie cewki nominalne: 12 V DC
- Rezystancja cewki: 220 Ω
- Prąd cewki: 55 mA
- Pobór mocy cewki: 650 mW
- Montaż: PCB lub podstawka
- Raster wyprowadzeń: 5 mm
- Temperatura pracy: -40°C ~ 85°C
- Wymiary: 29 x 12.4 x 25 mm
- Masa: 16.97 g
