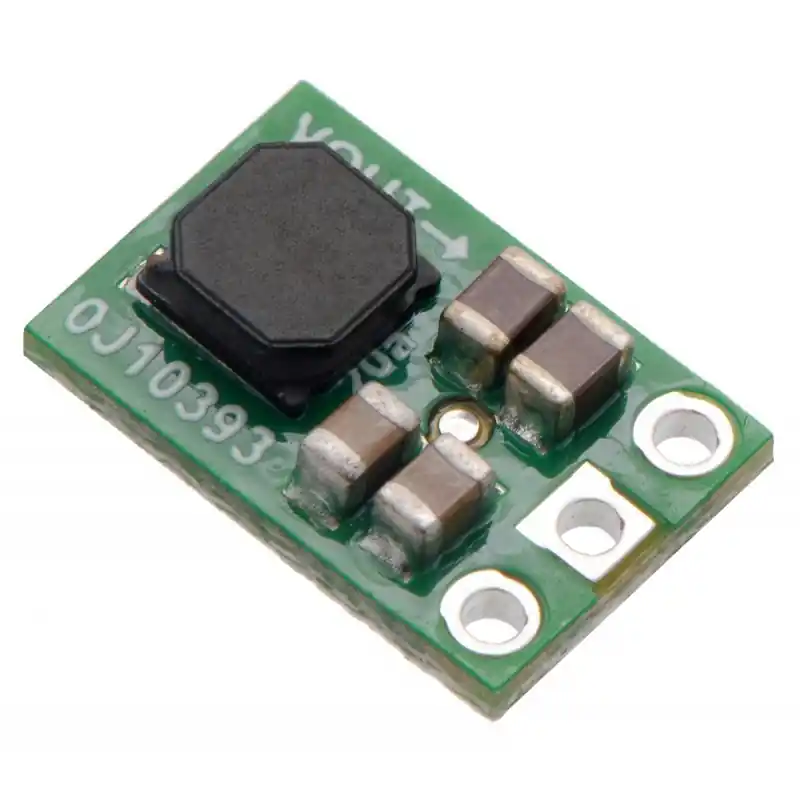

Opis
Moduł przetwornicy umożliwia uzyskanie napięcia 5 V (maks. 1,5 A) z napięcia wejściowego 2-16 V. Przy zbliżonych wartościach napięcia wejściowego i wyjściowego sprawność wynosi 85-95%.
Właściwości
- Napięcie wejściowe: 2-16 V (do wystartowania urządzenia potrzebne jest napięcie co najmniej 3 V, potem może być obniżone)
- Maksymalny prąd wyjściowy: 1,5 A
- Napięcie wyjściowe: 5 V
- Wbudowane zabezpieczenia przed zwarciem i przegrzaniem (układ nie ma zabezpieczenia pred odwrotną polaryzacją)
- Typowa sprawność: 85-95%
- Wymiary: 7,6 × 11,4 × 3,8 mm
- Waga: 0,5 g
Opis wyprowadzeń
Płytka jest wyposażona złącza z trzema liniami:
- VIN – wejście zasilania (2-1,6 V)
- GND – masa
- VOUT – wyjście (5 V)
W zestawie
- Moduł przetwornicy Step-up/Step-down
- Złącze goldpin proste 3-pinowe
- Złącze goldpin kątowe 3-pinowe
