Opis

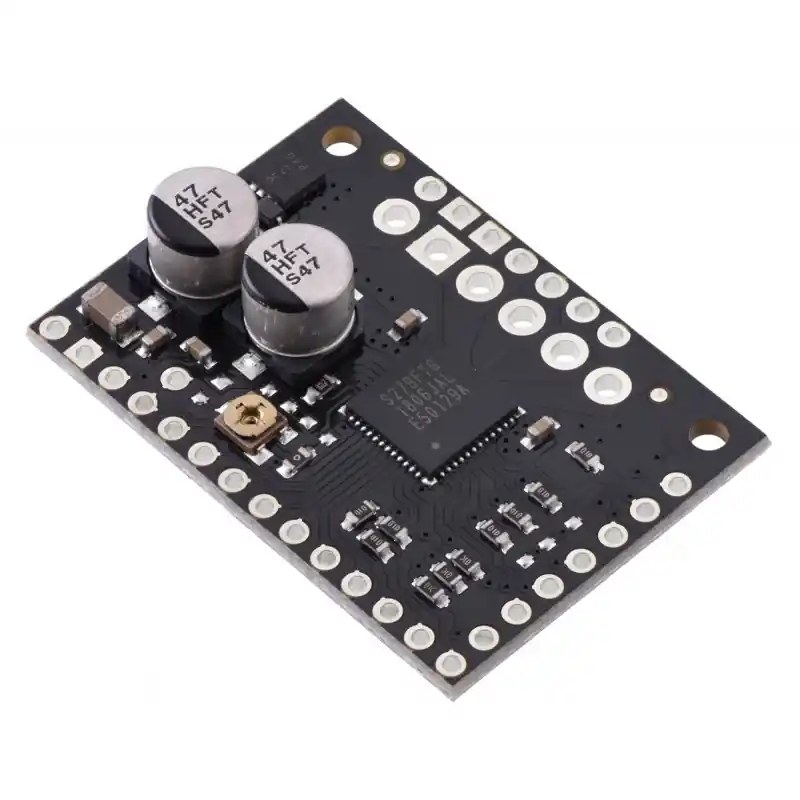

TB67S249FTG Stepper Motor Driver Carrier to moduł sterownika silnika krokowego oparty o układ TB67S249FTG firmy Toshiba. Sterownik pozwala na kontrolowanie ruchu silnika aż z 7 różnymi rozdzielczościami (do 1/32 kroku) za pomocą pinów DMODE0, DMODE1 i DMODE2. Moduł jest zasilany napięciem z zakresu 2-5,5 V (część logiczna), zaś silnik może być zasilany napięciem 10-47 V. Prąd pracy ciągłej silnika nie powinien przekraczać 1,7 A, a chwilowy 4,5 A. Sterownie modułem jest proste i wymaga tylko dwóch pionów mikrokontrolera (kierunek i sygnał wykonania kroku). Sterownik może posłużyć do budowy drukarki 3D lub frezarki CNC w oparciu o silniki krokowe.
Uwaga!
Podłączanie lub odłączanie silnika krokowego, gdy sterownik jest zasilany, może zniszczyć sterownik.
