Opis

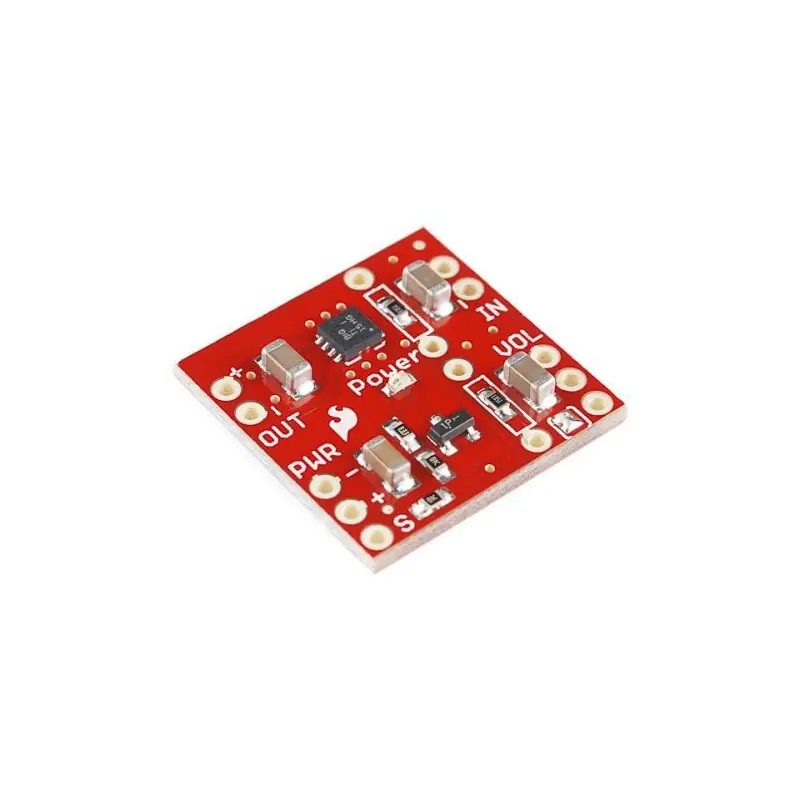

Moduł ze wzmacniaczem audio klasy D TPA2005D1. Układ może współpracować z głośnikiem do 1,4 W i 8 Ohm. Moduł ma różnicowe wejścia, które mogą być podłączone do sygnałów z odniesieniem do masy. Układ ma wejście wyłączające pozwalające na oszczędzanie energii, gdy układ nie jest używany oraz możliwość podłączenia dodatkowego potencjometru do regulacji głośności.
Na stronie producenta dostępna jest krótka instrukcja obsługi oraz przykładowe podłączenie modułu.
Właściwości
- Wydajny wzmacniacz klasy D
- Moc 1,4 W przy 8 Ohm
- Współpracuje z głośnikiem :
- 8 Ω (2,5 V ≤ VDD ≤ 5,5 V)
- 4 Ω (2,5 V ≤ VDD ≤ 4,2 V)
- Zasilanie od 2,5 V do 5,5 V
- Różnicowe wejścia audio
- Wejście wyłączające z obwodem pullup i LED
- Pady do wymiany rezystorów wzmocnienia
- Zworka lutownicza i złącze umożliwiające dodanie potencjometru regulacji głośności 10k (brak w zestawie)
