Opis
Bardzo kompaktowy, a jednocześnie wydajny wzmacniacz audio stereo klasy D, przeznaczony do bezpośredniego wysterowania głośników w projektach przenośnych i bateryjnych. Układ pracuje w zakresie napięć zasilania od 2,7 V do 5,5 V DC i zapewnia wysoką sprawność energetyczną, dzięki czemu nadaje się do urządzeń o ograniczonym budżecie mocy.
Wyjścia wzmacniacza mają konfigurację BTL (Bridge-Tied Load), co umożliwia bezpośrednie podłączenie głośników bez kondensatorów wyjściowych. Wejścia audio są różnicowe, zrealizowane przez kondensatory 1,0 µF, co ułatwia integrację z różnymi źródłami sygnału.
Właściwości
- Wzmacniacz audio stereo klasy D
- Moc wyjściowa: 2 × 2,8 W przy 4 Ω, 10% THD , 2 × 1,7 W przy 8 Ω, 10% THD (5 V)
- Zakres napięcia zasilania: 2,7–5,5 V DC
- Bardzo wysoka sprawność: do 89%
- Wyjścia typu BTL – bezpośrednie podłączenie głośników
- Cztery programowalne wzmocnienia: 6 dB, 12 dB, 18 dB, 24 dB
- Ustawianie wzmocnienia za pomocą przełącznika DIP lub pinów G0/G1
- Brak konieczności stosowania filtra wyjściowego przy krótkich przewodach głośnikowych
- Skuteczna redukcja trzasków przy włączaniu i wyłączaniu
- Zabezpieczenia: termiczne , nadprądowe
- Niski pobór prądu: ok. 5 mA w spoczynku , ok. 2 µA w trybie wyłączenia
- Wymiary (bez pinów): 22,96 × 28,33 × 4,97 mm
- Masa: 2,56 g
W zestawie

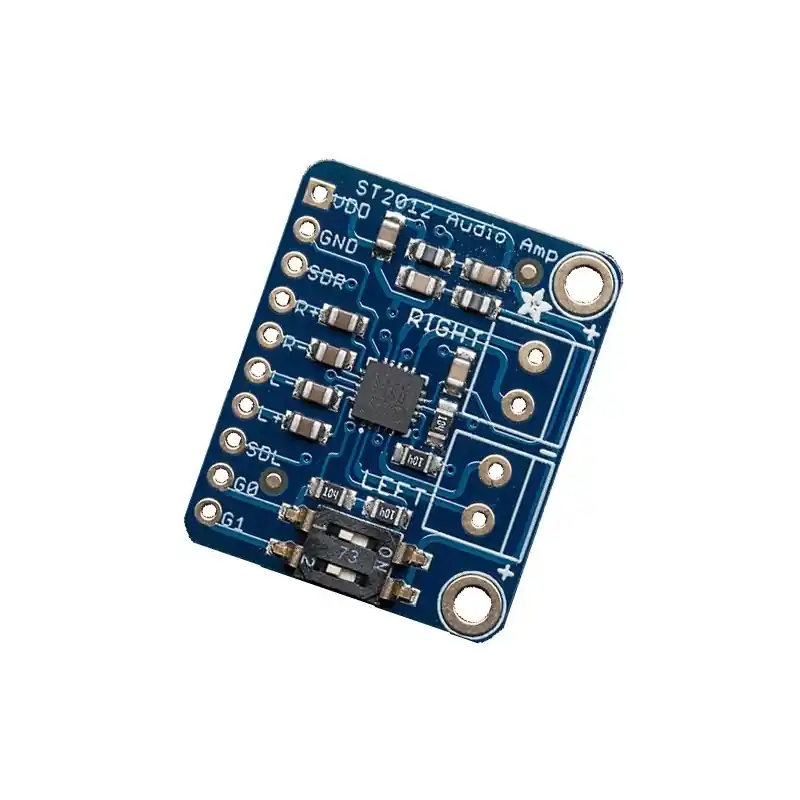

- Zmontowana i przetestowana płytka wzmacniacza TS2012
- Kondensatory wejściowe 1,0 µF
- Podwójny przełącznik mini DIP do konfiguracji wzmocnienia
- Złącza śrubowe 3,5 mm do podłączenia głośników
- Listwa pinów raster 2,54 mm do montażu na płytce stykowej
