Opis

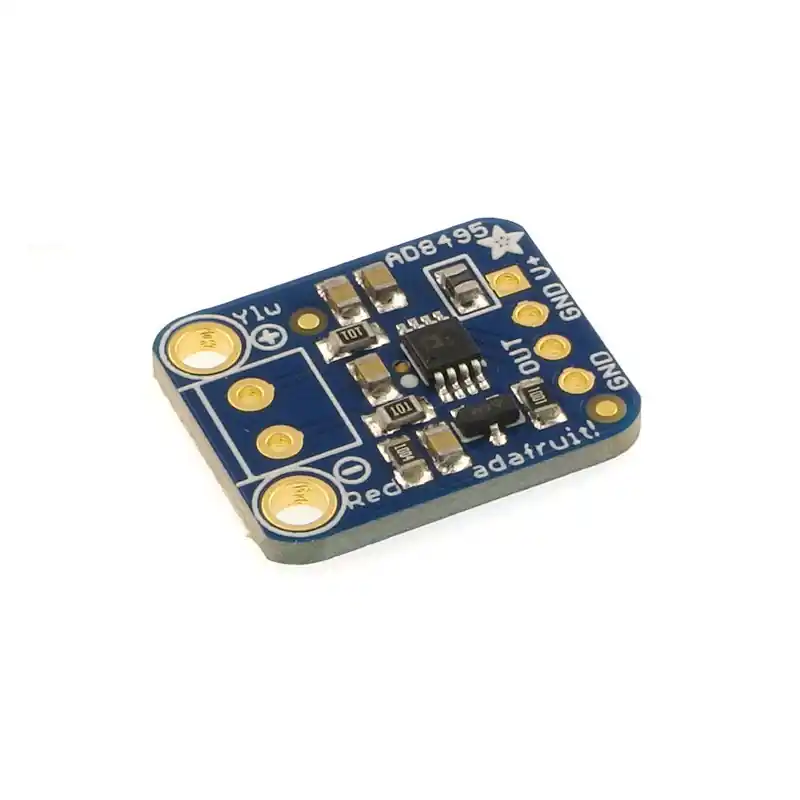

Układ AD8495 firmy Analog Devices jest tak łatwy w użyciu, że wszelkie informacje potrzebne do jego użycia zmieściły się na płytce PCB tego małego modułu. Moduł współpracuje z termoparami typu K, wymaga zasilania napięciem z zakresu 3..18 V. Wyprowadzenie OUT jest wyjściem analogowym, wystarczy zmierzyć napięcie na tej linii, następnie przeliczyć je według wzoru na temperaturę: Temperatura = (Vout – 1,25) / 0,005 V, przykładowo jeśli na wyjściu OUT zmierzone napięcie to1,5 V to temperatura wynosi (1,5 – 1,25) / 0,005 = 50°C. Płytka jest wyposażona w otwory pod złącze śrubowe dla termopary, w komplecie jest również złącze goldpin.
Moduł może współpracować z dowolną termoparą typu K
Właściwości
- Dokładność: ±1°C dla temperatur zbliżonych do pokojowych, ±2°C w zakresie −25~+400°C
- Maksymalna mierzona temperatura: 400°C
- Minimalna mierzona temperatura: -25°C
- Zakres pomiaru dla zasilania 5 V: -250~+750°C (0-5 V)
- Zakres pomiaru dla zasilania 3,3 V: -250~+410°C (0-3,3 V)
- Napięcie zasilania: 3-18 V
- Wymiary: 20 x 16 x 2 mm
- Waga: 1,1 g
W zestawie
- Moduł przetwornika z układem AD8495
- Złącze śrubowe do samodzielnego montażu
- Złącze goldpin do samodzielnego montażu
