Opis

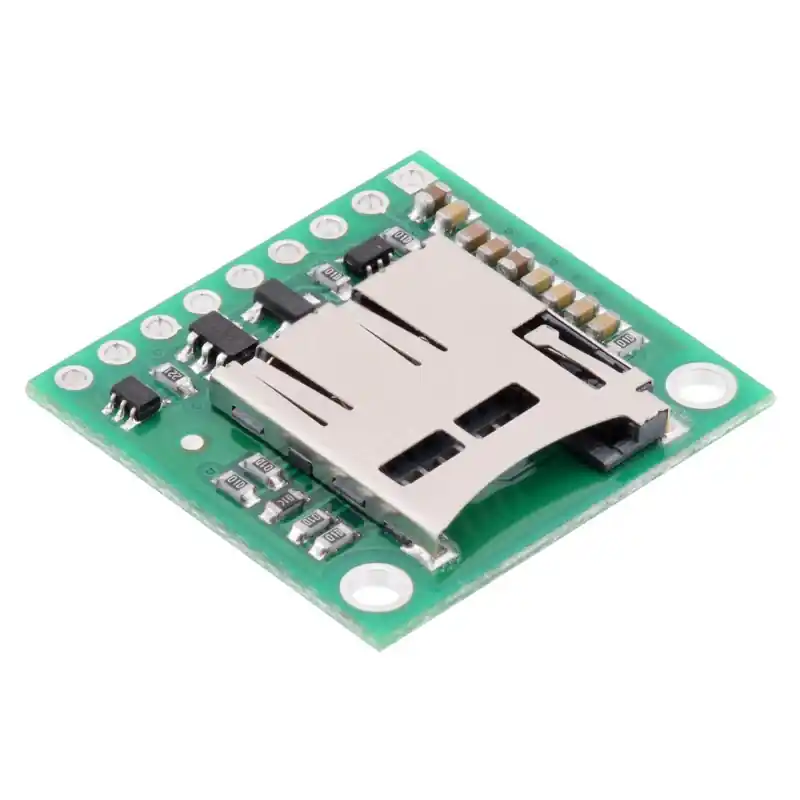

Płytka wyprowadza linie karty microSD, dzięki czemu można ją podłączyć poprzez SPI. Wbudowany stabilizator napięcia 3,3 V oraz translatory poziomów na liniach pozwalają na dołączenie modułu do systemów pracujących przy napięciu 5V. Wyprowadzenia o rastrze 2,54mm pozwalają na umieszczenie modułu w płytce stykowej.
Właściwości
- Moduł czytnika kart microSD
- Wbudowany stabilizator napięcia 3.3V
- Wbudowane translatory stanów logicznych
- Wyprowadzone sygnały SPI
- Raster wyprowadzeń: 2,54 mm
- Otwory montażowe na śruby M2 (rozstaw 19,5mm)
- Wymiary: 23,8 x 22,8 mm
Tabela wyprowadzeń modułu
| Pin | Funkcja |
|---|---|
| EN | Linia uruchamiająca stabilizator 3.3V, domyślnie podciągnięta rezystorem 100kΩ do VDD (stabilizator włączony) |
| CD | Linia detekcji karty w slocie. Linia ta ma stan wysoki przy włożonej karcie i stan niski, gdy w gnieździe nie ma karty |
| CS | Linia wyboru układu (linia musi mieć stan niski, aby można było nawiązać komunikację z kartą) |
| SCLK | Linia taktująca magistrali SPI |
| DO | Linia wyjścia danych SPI (MISO), wysoki stan logiczny reprezentowany jest na tej linii napięciem 5V |
| DI | Linia wejścia danych SPI (MOSI) |
| 3V3 (OUT) | Wyjście napięcia 3.3V z wbudowanego stabilizatora |
| GND | Masa sygnałów |
| VDD | Napięcie zasilające (5V) |
W zestawie
- Moduł czytnika kart
- Złącza 9-pin (męskie proste) do samodzielnego przylutowania
Do pobrania
- Schemat modułu
