Opis

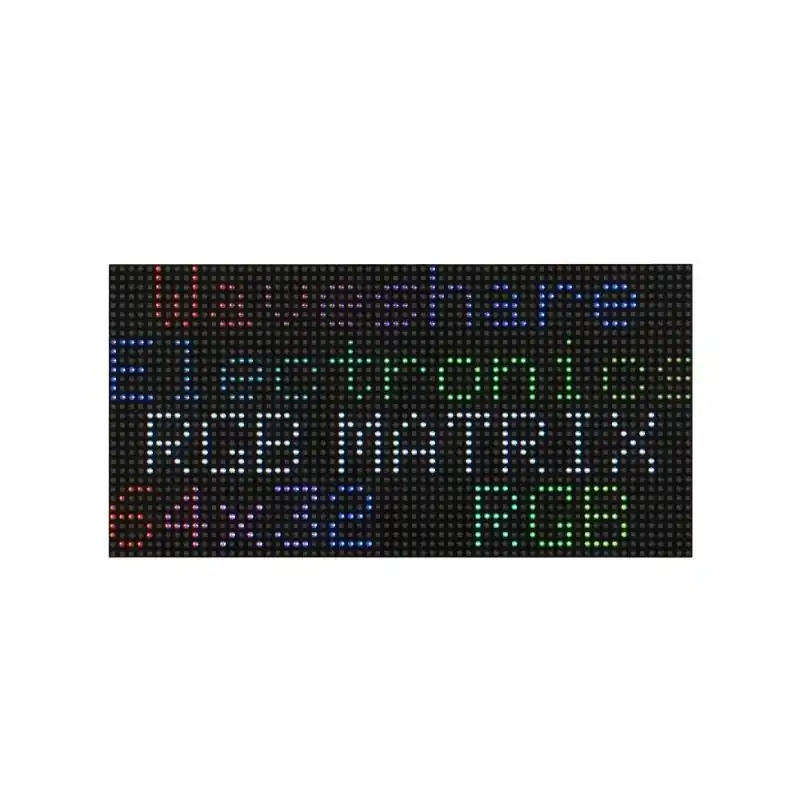

RGB-Matrix-P2.5-64×32-B to kompaktowy moduł wyświetlacza LED przeznaczony do budowy tablic informacyjnych, ekranów dekoracyjnych oraz projektów DIY. Panel oferuje rozdzielczość 64 × 32 piksele przy rastrze 2,5 mm, co pozwala na wyświetlanie czytelnego tekstu, kolorowych grafik oraz animacji.
Wyświetlacze połączone kaskadowo (chained)
Wersja GOB (Glue On Board) została zabezpieczona dodatkową warstwą ochronną pokrywającą powierzchnię diod LED. Rozwiązanie zwiększa odporność na uszkodzenia mechaniczne, chroni przed wilgocią, kurzem oraz poprawia trwałość panelu, zapewniając gładkie wykończenie powierzchni.
Panel wyposażony jest w podwójne złącza HUB75 (DATA IN / DATA OUT), umożliwiające kaskadowe łączenie wielu modułów w celu utworzenia większej powierzchni wyświetlającej. Obsługuje synchroniczny tryb sterowania oraz skanowanie 1/16, zapewniając stabilną pracę i poprawne odwzorowanie obrazu.
Konstrukcja panelu umożliwia integrację z popularnymi platformami sprzętowymi stosowanymi w projektach elektronicznych, takimi jak Raspberry Pi, Raspberry Pi Pico, ESP32 oraz Arduino. Moduł nie posiada wbudowanego kontrolera, dlatego do pracy wymagany jest zewnętrzny system sterujący oraz zasilanie 5 V o odpowiedniej wydajności prądowej.
Właściwości
- Rozdzielczość: 64 × 32 piksele (2048 punktów RGB)
- Raster (pitch): 2,5 mm
- Wymiary: 160 × 80 mm
- Regulowana jasność
- Technologia GOB – gładka powierzchnia i zwiększona odporność
- Podwójne złącza HUB75 (wejście/wyjście) – możliwość łączenia paneli w łańcuch
- Typ sterowania: synchroniczne
- Tryb skanowania: 1/16
- Kąt widzenia: ≥140°
- Zasilanie: 5 V / min. 2,5 A (zalecane 5 V / 4 A)
- Maksymalny pobór mocy: ≤12 W
- Interfejs sygnałowy: R1/R2, G1/G2, B1/B2, A-D, CLK, LAT/STB, OE
- Zastosowanie: wyświetlacze DIY, tablice informacyjne, projekty edukacyjne, systemy monitorujące, instalacje reklamowe
- Wymaga zewnętrznego kontrolera (brak w zestawie)
W zestawie
- RGB-Matrix-P2.5-64×32-B (wersja GOB) ×1
- Przewód VH4 2 PIN (~500 mm) ×1
- Taśma 16 PIN (~200 mm) ×1
- Adapter terminala zasilania ×1
- Przewód 2 × 8 PIN (~30 cm) ×1
- Zestaw śrub magnetycznych (4 szt.) ×1
