Opis

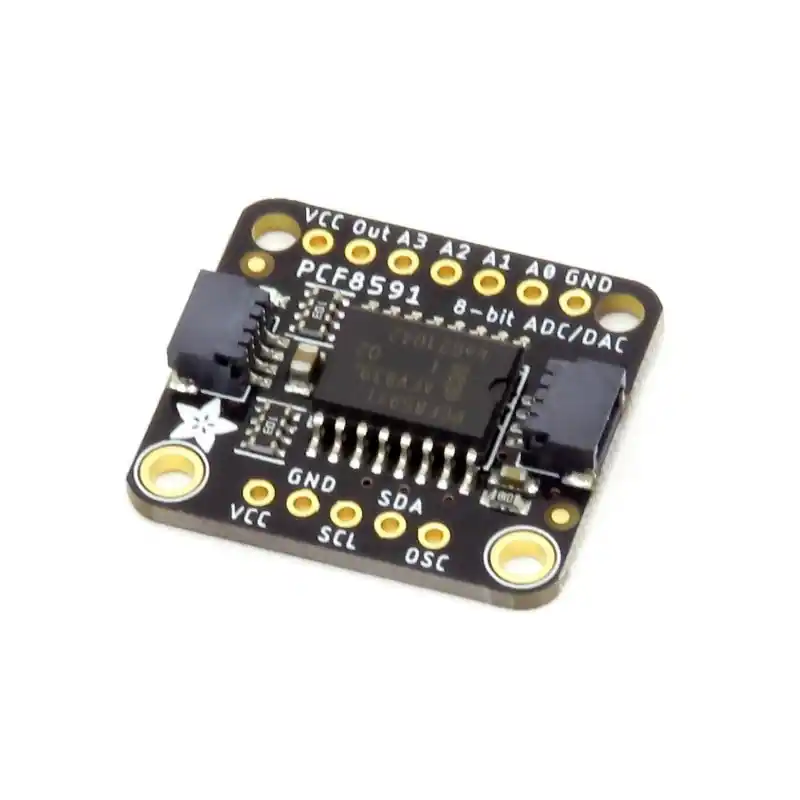

Moduł z 8-bitowym konwerterem analogowo-cyfrowym i 8-bitowym konwerterem cyfrowo-analogowym oparty na układzie PCF8591. Użytkownik ma do dyspozycji 4 kanały przetwornika ADC, za pomocą których może mierzyć napięcie na baterii, odczytać wartość z potencjometru czy pobrać dane z czujnika analogowego. Poza tym układ udostępnia jeden kanał przetwornika DAC. Moduł może współpracować z systemami o napięciu pracy 3,3 V lub 5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Na spodzie płytki umieszczono trzy zworki do zmiany adresu magistrali, co pozwala na podłączenie do 8 modułów w jednej linii I2C. Pełna dokumentacja wraz z przykładami dostępne są na stronie produktu.
Właściwości
- 8-bitowy konwerter ADC
- 8-bitowy konwerter DAC
- 4 wejścia analogowe
- Jedno wyjście analogowe
- Możliwość pomiaru sygnałów różnicowych
- Auto inkrementacja kanałów
- Interfejs: I2C
- Trzy zworki adresowe (do 8 urządzeń na jednej magistrali I2C)
- Napięcie: 3,3 V lub 5 V
- Złącze STEMMA QT
W zestawie
- Moduł STEMMA QT PCF8591 Quad 8-bit ADC + 8-bit DAC
- Złącze goldpin męskie proste 16-pin
