Opis

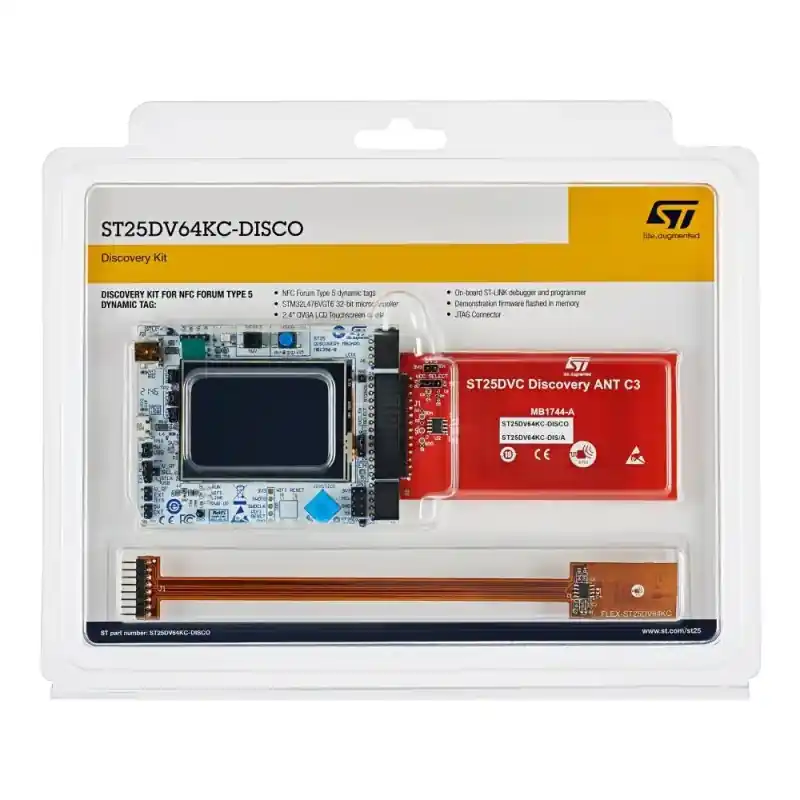

Zestaw demonstracyjny do prototypowania aplikacji i urządzeń opartych na tagach NFC ST25DV64KC. Układy umieszczone zostały na płytkach z antenami klasy 3 i 6, które podłączane są do płytki z mikrokontrolerem STM32F476VGT6 i wyświetlaczem LCD 2,4″ wyposażonym w panel dotykowy. Urządzenie ST25DV64KC to dynamiczny układ scalony tagów NFC/RFID z podwójnym interfejsem. Zawiera pamięć EEPROM 64 Kbit i może być obsługiwany z interfejsu I2C, czytnika RFID 13,56 MHz lub telefonu z NFC. Protokół RF jest zgodny z bezstykowym interfejsem tagów ISO/IEC 15693 i NFC Forum Type 5.
Właściwości
Płytka główna ST25DV-DISCOVERY
- STM32F476VGT6, 32-bitowy mikrokontroler, z 1 MB pamięci Flash, 192+4 KB SRAM
- Kolorowy ekran LCD (320 x 200 pikseli)
- Sterownik ekranu dotykowego
- Różne kolorowe diody LED (zasilanie, użytkownik, łącze ST)
- Przycisk użytkownika
- Joystick do wyboru menu
- Przycisk reset
- Wbudowany ST-Link do aktualizacji oprogramowania układowego mikrokontrolera i debugowania
- Oprogramowanie demonstracyjne
Płytka ST25DV64KC Discovery ANT C3 i FLEX-ST25DV64KC
- Anteny indukcyjne 50 x 40 mm i 25 x 20 mm 13,56 MHz wytrawione na płytce drukowanej
- Dynamiczny tag NFC/RFID ST25DV64KC
- Złącze interfejsu I2C
- Wyjście do odzyskiwania energii (VOUT) z obwodem filtrowania pojemności 10 nF
- Konfigurowalne GPO
