Opis
ArduCam B0240E to moduł kamery o rozdzielczości 12.3 MP, oparty na matrycy Sony IMX477 o formacie optycznym 1/2.3 cala. Kamera jest wykorzystywana w systemach wizyjnych opartych na Raspberry Pi, gdzie wymagana jest wysoka szczegółowość obrazu oraz możliwość doboru optyki do konkretnego zastosowania. Moduł współpracuje natywnie z systemem Raspberry Pi OS i korzysta z wbudowanych sterowników V4L2, bez konieczności instalowania dodatkowego oprogramowania.
Kamera obsługuje interfejs MIPI CSI-2 i wyposażona jest w gniazdo FPC 22-pin, zapewniające szybkie przesyłanie danych. Zastosowane mocowanie obiektywu C/CS umożliwia stosowanie szerokiej gamy wymiennych obiektywów, a dołączony adapter statywowy pozwala na montaż kamery na standardowych statywach z gwintem 1/4″-20. Moduł znajduje zastosowanie w systemach monitoringu, automatyki, robotyki oraz projektach przemysłowych i badawczych.
Właściwości
- Matryca
- Sensor: Sony IMX477
- Typ matrycy: CMOS, podświetlana od tyłu
- Rozdzielczość matrycy: 12.3 Mpix
- Rozdzielczość sensora: 4056 x 3040
- Format optyczny: 1/2.3 cala
- Rozmiar piksela: 1.55 µm x 1.55 µm
- Aktywny obszar matrycy: 6.287 mm x 4.712 mm
- Przekątna matrycy: 7.9 mm
- Wyjście wideo
- Typowe tryby wideo:
- 2028 x 1080 @ 50 fps
- 2028 x 1520 @ 40 fps
- 1332 x 990 @ 120 fps
- Obiektyw
- Mocowanie obiektywu: C/CS
- Obsługiwany dystans rejestrowy: 12.5 mm
- Filtr IR: Zintegrowany filtr IR 650 nm, światło widzialne
- Interfejs
- Interfejs: MIPI CSI-2
- Złącze: FPC 22-pin
- Zasilanie i mechanika
- Wymiary płytki kamery: 38 x 38 mm
- Adapter statywowy: gwint 1/4″-20
- Funkcjonalność i kompatybilność
- Obsługiwane platformy: Raspberry Pi 5, Raspberry Pi 4B, Raspberry Pi 3B+, Raspberry Pi 3, Raspberry Pi 2, CM3, CM4, CM5, Raspberry Pi Zero W, Raspberry Pi Zero 2 W
- Obsługiwany system operacyjny: Raspberry Pi OS Bookworm, Raspberry Pi OS Bullseye

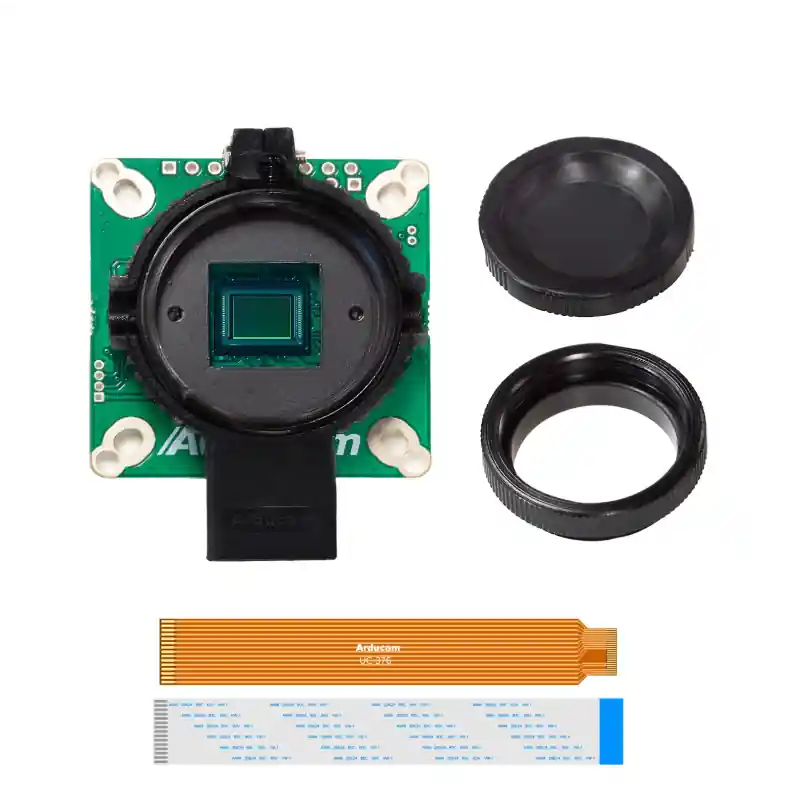

W zestawie
- 1x Moduł kamery 12.3MP ArduCam IMX477 z adapterem C/CS i adapterem statywowym
- 1x Przewód kamery FPC 15-pin do 22-pin o długości 150 mm
- 1x Przewód kamery FPC 15-pin do 15-pin o długości 150 mm
