Opis

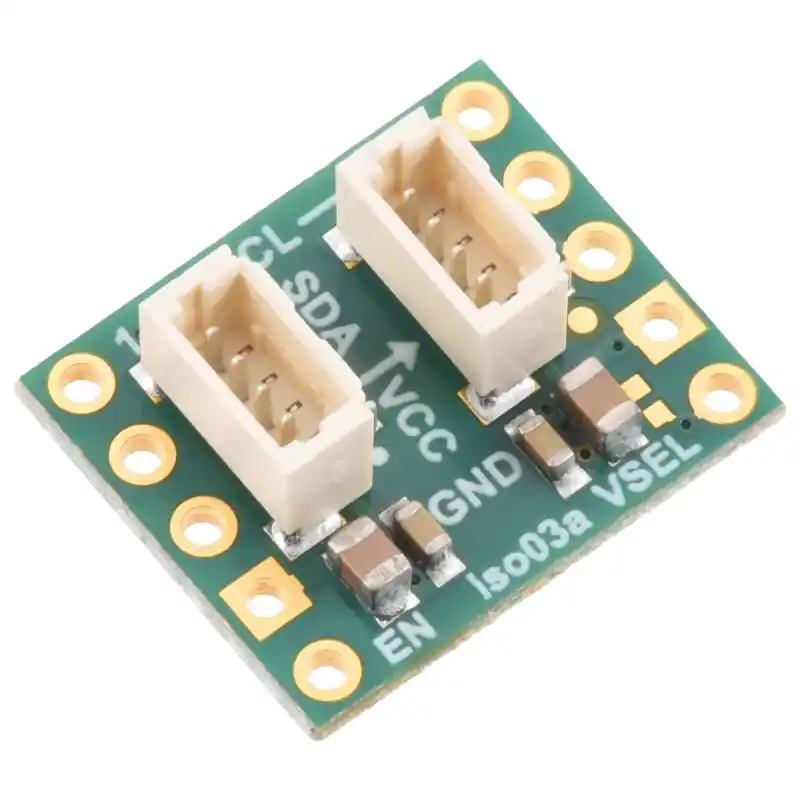

Moduł umożliwia galwanicznie izolowaną, dwukierunkową komunikację między dwoma urządzeniami I²C, zapewniając jednocześnie izolowane i stabilizowane zasilanie dla urządzenia docelowego. Dzięki temu błędne połączenia lub nieodpowiednie napięcia po jednej stronie nie mogą uszkodzić urządzenia po drugiej stronie. Komunikacja sygnałowa opiera się na układzie TI ISO1640B, który obsługuje transfer danych z prędkością do 1,7 MHz. Transfer zasilania jest realizowany za pomocą MPS MIE1W0505BGLVH, który skutecznie izoluje masy obu stron, eliminując pętle masowe i niepożądane prądy zakłócające działanie systemu.
Moduł obsługuje napięcie wejściowe od 3 V do 5,5 V i oferuje możliwość wyboru napięcia wyjściowego – domyślnie 5 V, ale można go przełączyć na 3,3 V za pomocą dedykowanego pinu. Moduł zapewnia do 200 mA szczytowego prądu dla zasilanego urządzenia i posiada zabezpieczenia przed przegrzaniem oraz zwarciem. Dzięki swoim niewielkim wymiarom oraz kompatybilności z popularnymi systemami połączeń Qwiic i Stemma QT, jest łatwy do wdrożenia w różnych aplikacjach. Można go również używać w łatwy sposób z płytkami stykowymi.
Właściwości
- Izolacja galwaniczna między stronami komunikacji
- Obsługa dwukierunkowej komunikacji I²C
- Zakres napięcia wejściowego: 3 V do 5,5 V
- Możliwość wyboru napięcia wyjściowego: 5 V (domyślnie) lub 3,3 V
- Maksymalny prąd wyjściowy: do 180 mA (ciągły) / 200 mA (szczytowy) przy 5 V
- Maksymalny prąd wyjściowy: do 75 mA przy 3 V
- Ochrona przed przegrzaniem i zwarciem
- Kompatybilność z Qwiic i Stemma QT
- Kompaktowy rozmiar: 12,7 x 15,24 mm
